真空用大電力同軸ケーブルアセンブリ

Model No. VCC01
Feature

真空内で大電力のマイクロ波が利用できる同軸ケーブルアセンブリです。高いヒートサイク ル耐性とリークタイト性が特長です。なお、下部コネクタ付近は150°Cの高温にも耐える構成になっています。

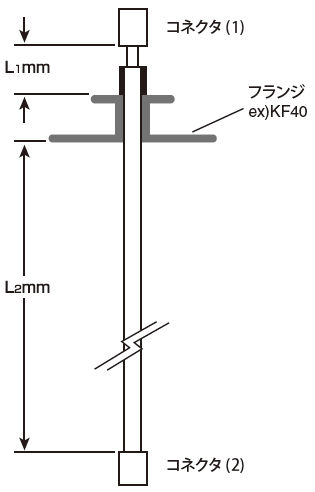

構成

仕様

周波数 0.5GHz - 1.5GHz
電力 250 - 600Wmax
コネクタ N、7/16
耐熱温度 150°C(コネクタ2 上部)
耐ヒートサイクル 300K~1.5Kのヒートサイクル(50回)に対してケーブル特性(反射率)の変化が10%以下であること。
リークタイト性 フランジおよび同軸ケーブルからクライオスタットヘの大気のリークがないこと。(リークレート:1xE-8〔Atom cc/sec〕以下)

オーダー情報 下表( )にご希望の仕様をご記入の上、ご連絡ください

部品番号 電力(W max.) - コネクタタイプ1 - L1( mm) - フランジタイプ - L2( mm) - コネクタタイプ2
CMS (      ) A   (      )   (      )   (      )   (      )   (      )
