大型 XYスキャナタイプ電界強度測定システム

Model No. SYS19
Feature
大型プリント配線板や装置に近接(100 ~ 200mm 程度)して小型アンテナをX-Y 方向に スキャンし電磁界分布を観測します。なお、小型アンテナは電界用磁界用および電磁界用 を準備しています。

仕様

項目 詳細
サイズ 1900(W)× 1800(D)× 280(H)mm(台座、及びアンテナ部を除く)
測定範囲 1500(X 軸)× 1400(Y 軸)mm
測定分解能 10mm 以下
主な材質 アクリル、塩ビ、フェノール樹脂等(ネジや金具部等は除く)
その他 AC100V 電動で可動、モーター3 個使用、原点、及びリミットセンサー 付、各社スペクトラムアナライザに対応可

構成

データ例

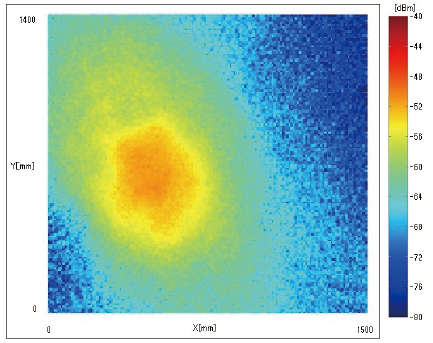

スキャナの上部400mm の位置に24GHz のパッチアンテナ設置。 10dB で出力したものをXY 軸共に10mm ピッチで測定。

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

部品番号 SYS19
※システムにはスペクトラムアナライザは含んでいません。なお、キーコムがスペクトラムアナライザなどを用意することができます。
