2次元センサ・コントローラ
Catalog No. sys16002030525-18
. 複数の試料の通過特性を測定するための2次元センサ・コントローラです。
ベクトルネットワークアナライザに接続して測定します。
ご発注の仕方(下記モデル番号もしくはご要望をお知らせください)
| モデル番号 |
|
| SB16-16-1A |
16×16チヤネルスイッチボックス 1個 |
| DMP-62 |
チヤネル切換・表示ソフトウェア 1個 |
| CM06A-AA-2000 |
同軸ケーブルアセンブリ(2m) 2本 |
| GPIBボード |
(National Instrument 製) 1個 |
この他に必要なもの
Windowsパーソナルコンピュータ、プリンタ
注)基本的能力●原理的な最高速度 :0.2砂／1点
●処理系を入れた最高速度 :0.5秒／1点

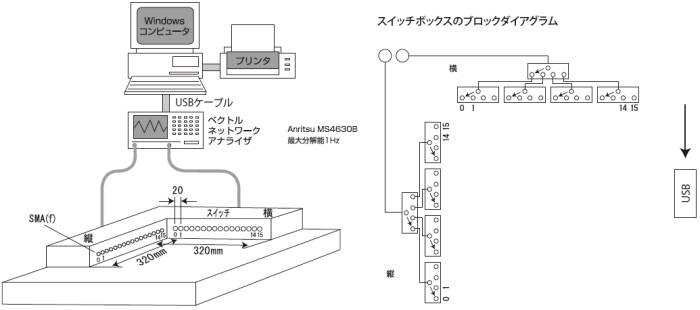

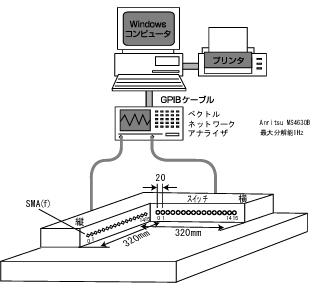

構成
スイッチボックスのブロックダイアグラム
仕 様
| * 切換スイッチ |
|
16ch×16ch |
| * 周波数 |
|
10MHz~200MHz |
| * コントロール |
|
GPIB |
| * 測定内容 |
|
S21の共振周波数、Q、共振周波数読み取り時刻 |
| |
|
周波数表示:＿＿＿＿＿＿．＿Hz(△f) |
| |
|
Q :＿＿＿＿＿＿．＿ |
| |
注1) |
共振点を捕捉するステップを2段とし、最初は大きく、次にピーク点を |
| |
|
拡大する方法をとり、共振周波数分解能表示を±0.1Hzまで向上させる。 |
| |
|
なお、2回目からのスキヤニングは前回の共振周波数を中心にして始める。 |
| |
注2) |
共振点の数:最大2点まで処理する。 |
| * 測定モード |
|
モードⅠ:0-0，0-1，0-2，・・・・・・・0-16，1-0 途中で stop 可 |
| |
|
・測定間隔を1秒~10秒で選択できる。測定間隔は正確ではない。 |
| |
|
・信号印加後データ取り込みまでの時間を0.3~10秒の間で選択できる。 |
| |
|
・1回目と2回目、3回目の間隔を1秒~1時間で任意に選択できる。 |
| |
|
ただし、測定間隔は正確ではない。 |
| |
|
最大10回 |
| |
|
・モードⅡ:任意の番号入力でその番号のみ測定できる。 |
| * 校正 |
|
周波数の校正:Short, Open, Load を用いて行う。 |
| |
|
試料の校正 :モードⅠ一任意の試料の値を引いた値 |
| |
|
モードⅡ一各々の初期値の値を引いた値 |
| * エラー表示 |
|
赤または0 |
| * 保存 |
|
エクセルにデータを保存する。なお、データにより画面を再表示できる。 |

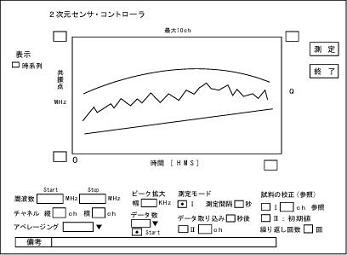

表 示
カラーによる視覚表示を行います
エクセルデータ
※ 環境条件 ・0°~50 degreeの室温内で測定できること
