ミリ波用レンズアンテナ方式反射率・透過率
測定システム

Catalog No.sys13

26.6GHzから170GHzまで測定可能なシステムです。
同軸管タイプや導波管タイプと違い、フイクチャ内にサンプルを入れないため、エア・ギャップによるエラーが発生しません。また、アンテナにレンズを取り付けていますのでコンパクトにかかわらず、サンプルを平面波で測定できます。また、ビームを細く絞っていますので、サンプルを小さくできます

試料の大きさ

10mm×10mm

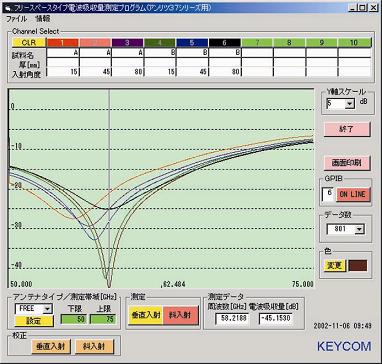

データ例













横軸を周波数として、反射率及び透過率を表示します。また、複数のグラフも同時に表示できます。
なお、プリントも印刷ボタンですぐ出来、ファイル保存もファイルメニューからすぐ出来ます。

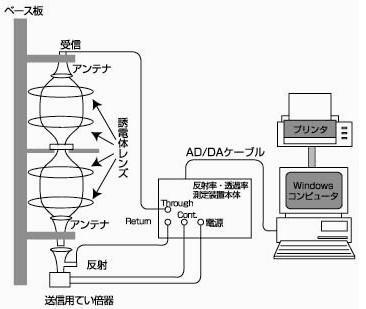

構成

ご発注の仕方(下記モデル番号もしくはご要望をお知らせください)

本体 発信器、レンズ、レンズ固定枠、アンテナ固定台、キヤリプレーション用金属板 LAF-60-1A
アンテナ(導波管接続タイプ) WR-6タイプ (110-170GHz) ×2個 RH6R23
  WR-10タイブ(75-110GHz) ×2個 RH10R23
  WR-15タイプ(50-75GHz) ×2個 RH15R23
  WR-22タイプ(33-50GHz) ×2個 RH22R23
  WR-28タイプ(26.5-40GHz) ×2個 RH28R23
校正、グラフ化用ソフトウェア 反射率及び透過率を表示します。 DMP-002061219-04
