Model No.
SWI08
仕様
| No. |
項目 |
仕様 |
備考 |
| 1 |
周波数範囲 |
10MHz～15GHz |
- |
| 2 |
機能 |
1極8投 |
- |
| 3 |
挿入損失 |
-4.5dB MAX @ 15GHz |
- |
| 4 |
アイソレーション |
-35dB MIN @ 15GHz |
- |
| 5 |
RF入力電力 |
Absolute MAX +22dBm、P1dB=+27dBm（理論値） |
- |
| 6 |
制御電圧 Vcont |
Low: 0 ~ +2.0Vdc 5μA Typical
High: +3.5 ~ +5Vdc 25μA Typical |
- |
| 7 |
スイッチング動作 |
Control input |
Signal path state |
- |
| A |
B |
C |
COM to: |
| Low |
Low |
Low |
RF1 |
| High |
Low |
Low |
RF2 |
| Low |
High |
Low |
RF3 |
| High |
High |
Low |
RF4 |
| Low |
Low |
High |
RF5 |
| High |
Low |
High |
RF6 |
| Low |
High |
High |
RF7 |
| Low |
High |
High |
RF8 |
| 8 |
供給電源 |
+5V / GND |
- |
| 9 |
スイッチングスピード |
・2us tRIZE, tFALL(10/90%RF)
・4us tON, tOFF(90% RF in 50% of CTRL Voltage) |
より速いSwitching speedをご希望の場合はご相談ください。数十ns程度の設計も検討可能です。 |
| 10 |
RFコネクタ |
SMA(f) |
- |
| 11 |
電源制御コネクタ |
SM06B-SRSS-TB |
- |
| 12 |
外形寸法 |
縦28 × 横85 × 厚み14 mm |
コネクタを除く |
| 取付穴寸法 |
4-φ2.8mm、縦24 × 横81mm |
- |
| 13 |
質量 |
90 g |
- |
信号チャネル-スイッチ対応表/ポート配置図
信号チャネル-スイッチ対応表
| 信号チャネル |
グラフの系統番号 |
| From |
To |
| COM |
RF1 |
SW1 |
| RF2 |
SW2 |
| RF3 |
SW3 |
| RF4 |
SW4 |
| RF5 |
SW5 |
| RF6 |
SW6 |
| RF7 |
SW7 |
| RF8 |
SW8 |
|
ポート配置図
|
測定データ

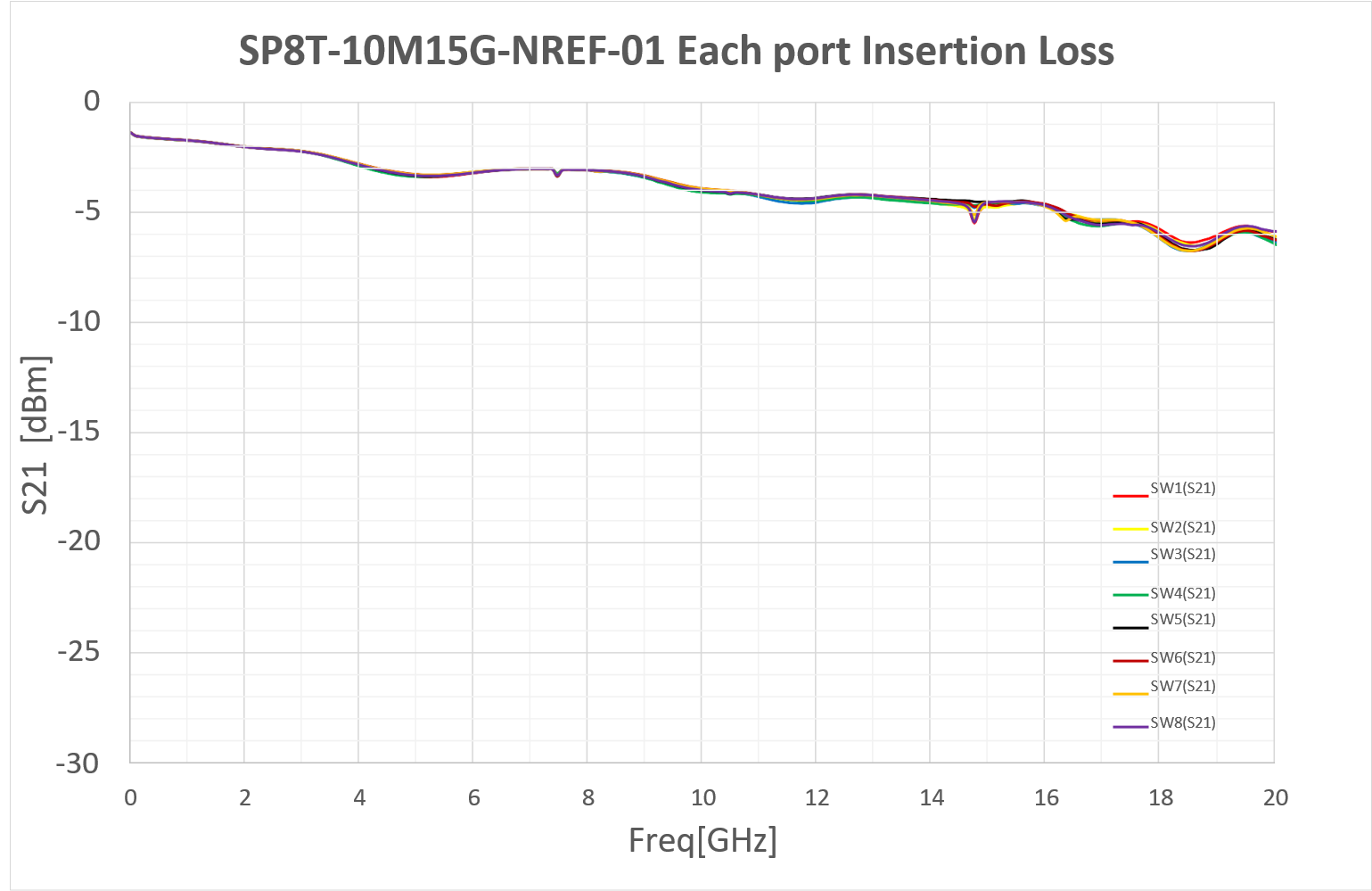

各ポートの挿入損失(Insertion Loss)

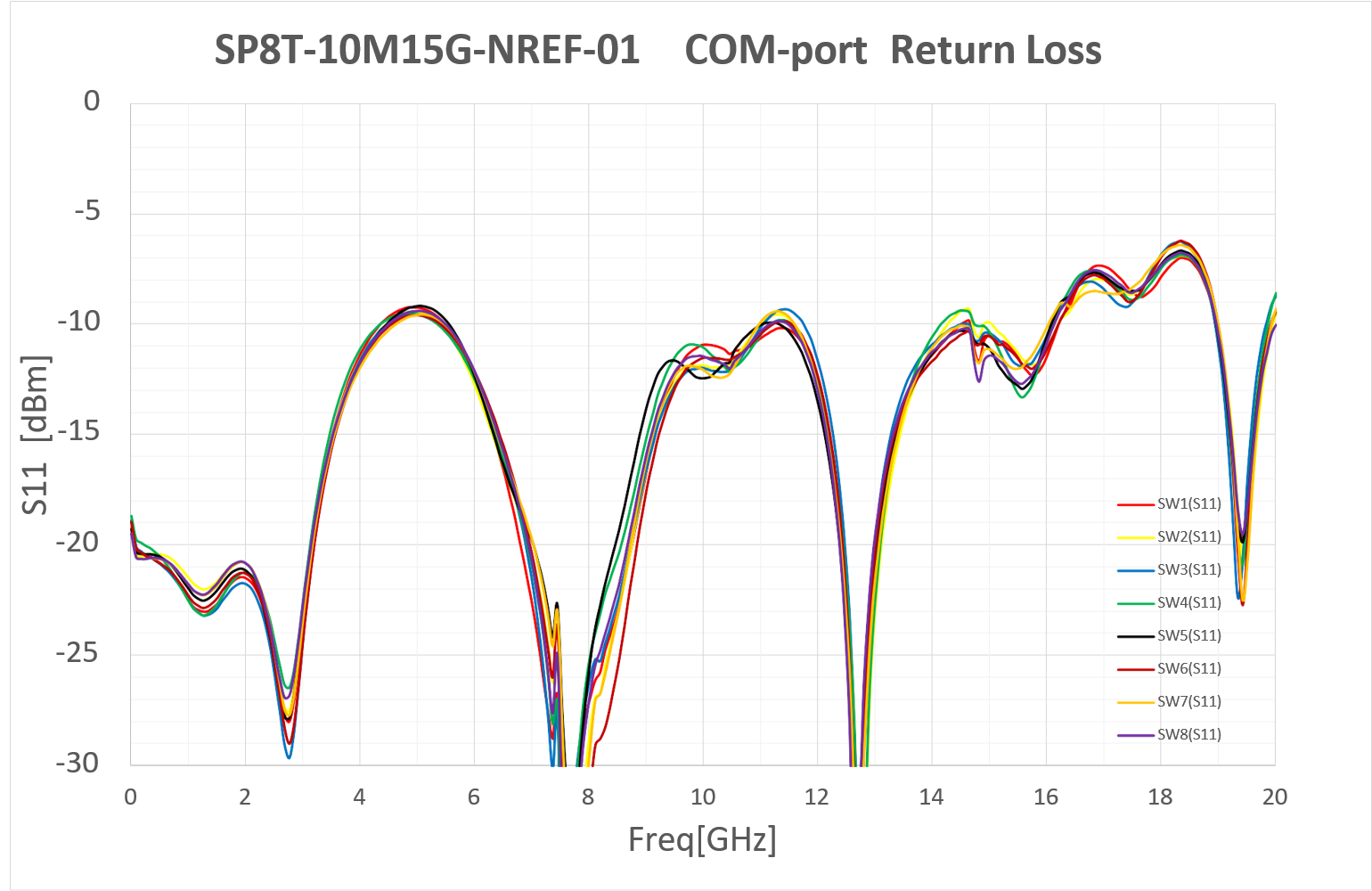

反射損失(Return Loss) COM-ポート
アイソレーション①COM-RF1

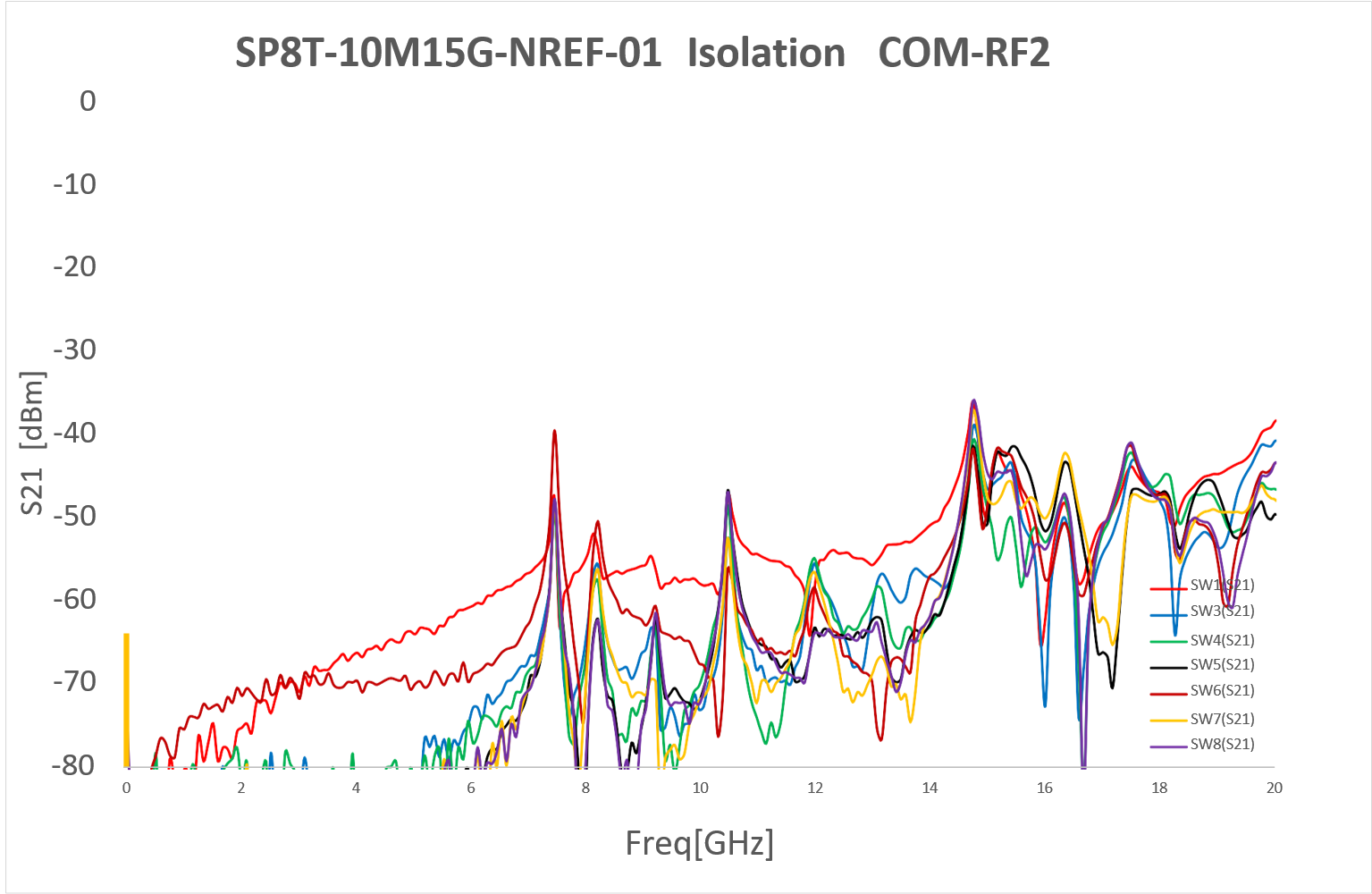

アイソレーション②COM-RF2
アイソレーション③COM-RF3
アイソレーション④COM-RF4

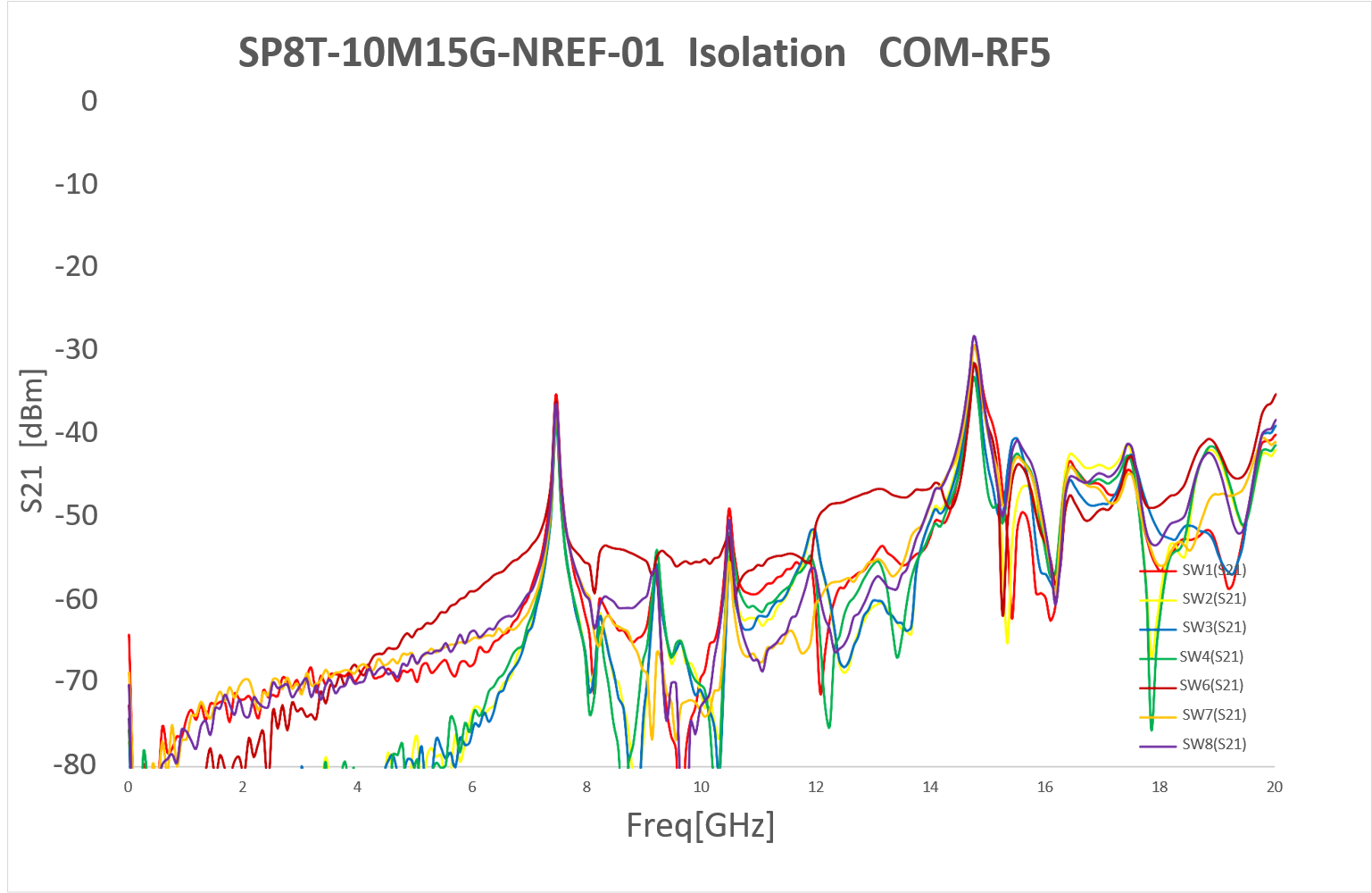

アイソレーション⑤COM-RF5

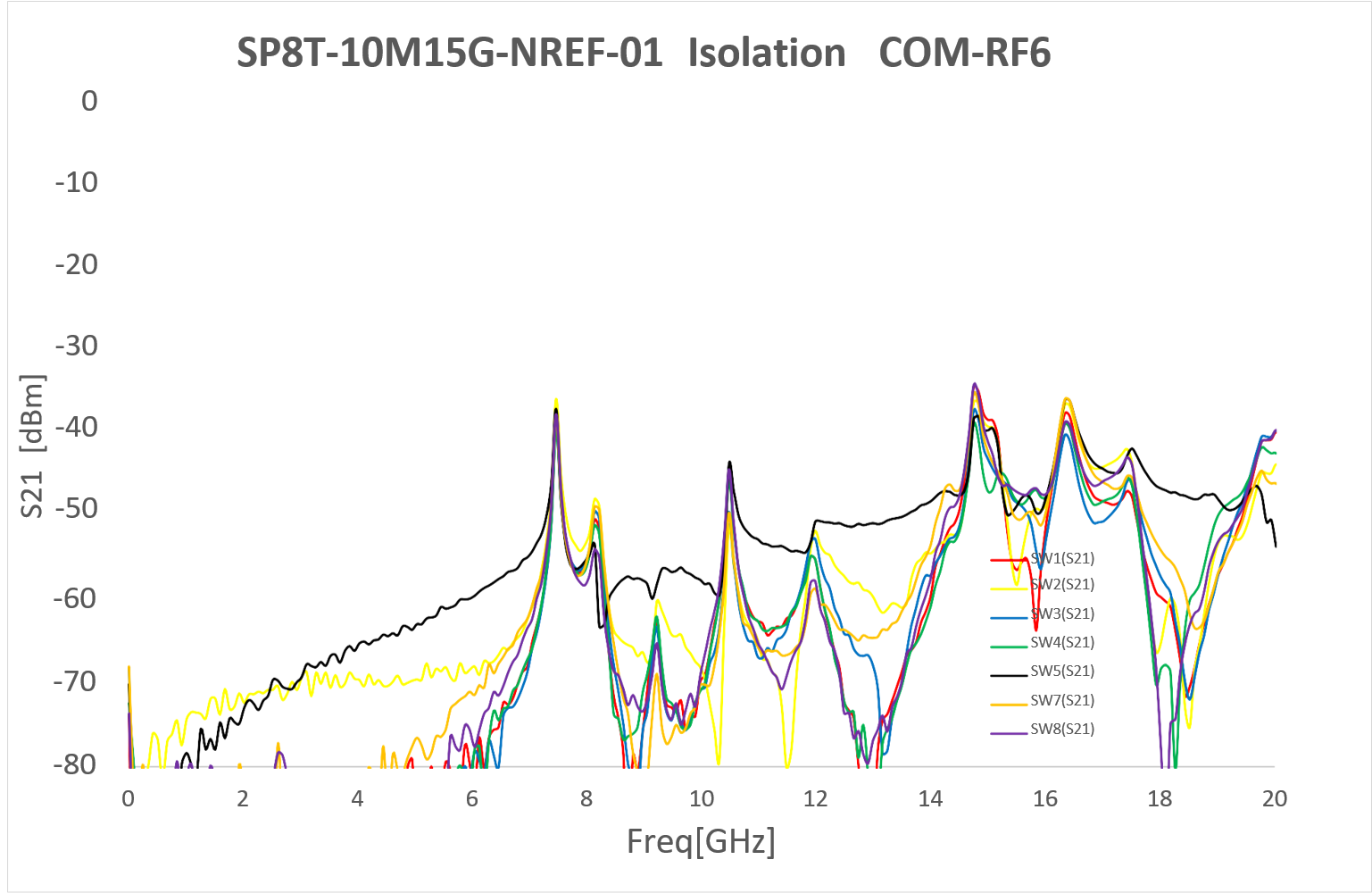

アイソレーション⑥COM-RF6

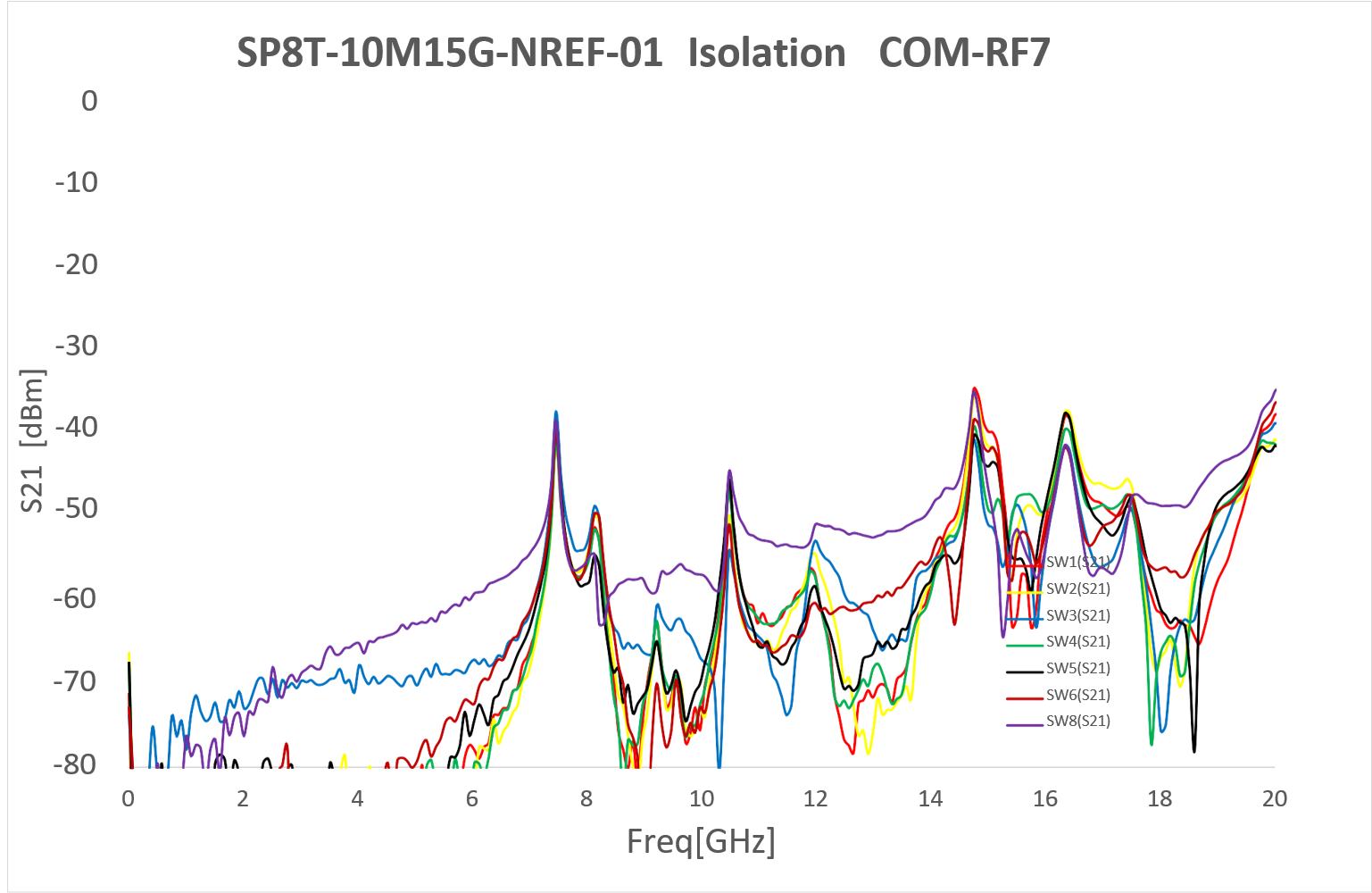

アイソレーション⑦COM-RF7

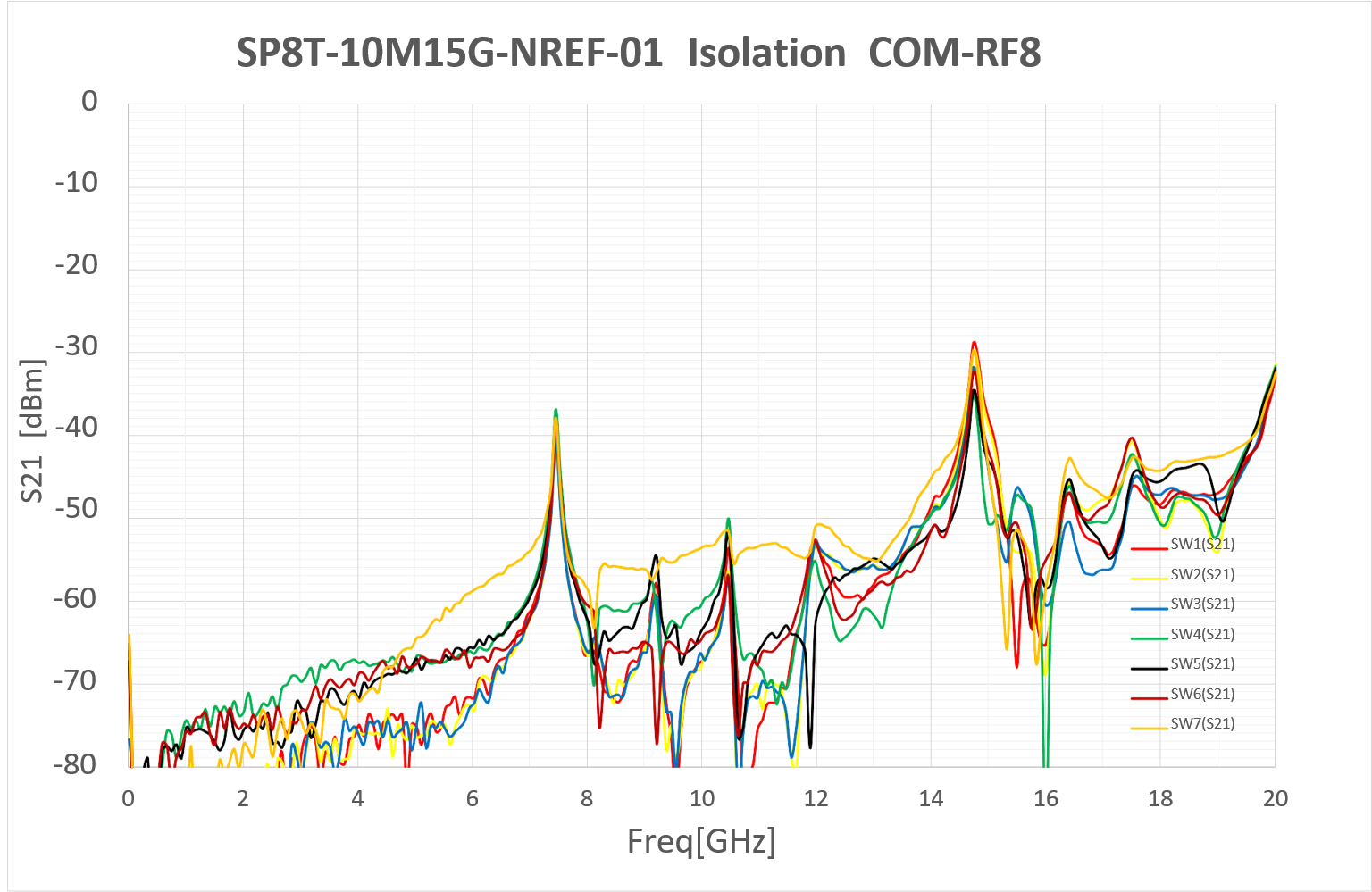

アイソレーション⑧COM-RF8

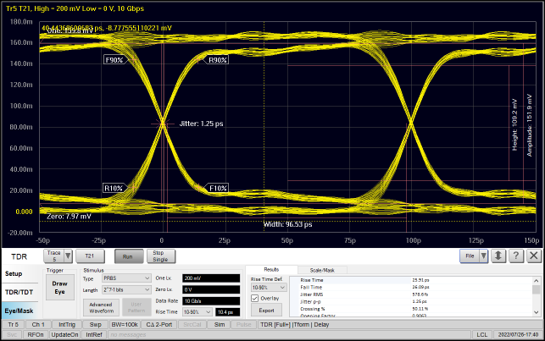

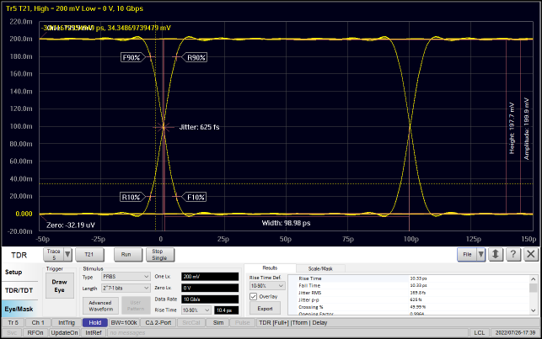

アイパターン➀10Gbps
H: 0.2V | L: 0
Data Rate: 10Gbps | Rise Time 10-90%: 10.4ps
Wave form at Port COM - Input |
Wave form at Port RF1 - Output |

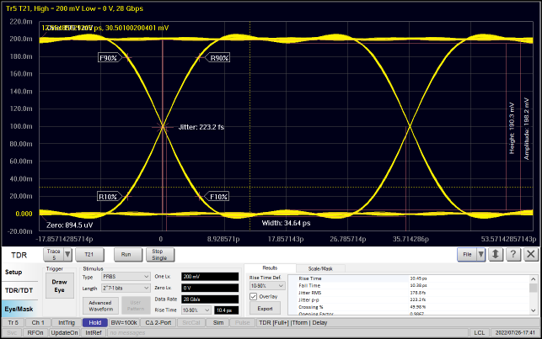

アイパターン②28Gbps
H: 0.2V | L: 0
Data Rate: 28Gbps | Rise Time 10-90%: 10.4ps
Wave form at Port COM - Input |
Wave form at Port RF1 - Output |
