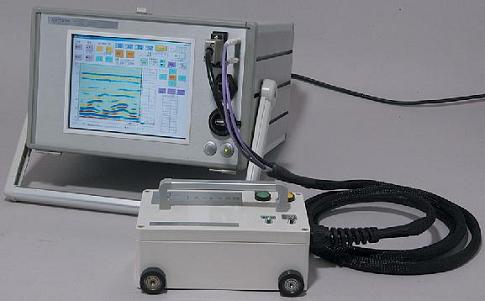

WallAnalyzer(鉄筋探査レーダ)

Model No. SES03
Feature
本装置は、電磁波をコンクリート表面から内部に向けて放射し、対象物からの反射波を受け、位置、深さをカラー画像で鮮明に表示します。 鉄筋の太さ及びかぶり厚を±2mmの精度で測定でき、耐震強度に関して設計図と照合し完成後の検証が可能です。

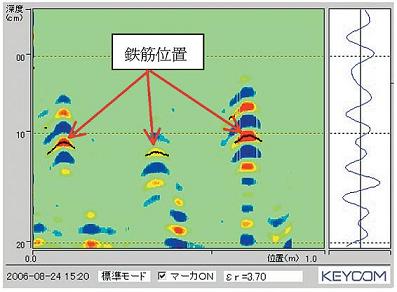

画面表示例


測定方法

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号 測定方式 測定物 かぶり厚 測定距離 ディスプレイ 電源 サイズ(mm) 質量
RB-0018-A001 レーダー方式 鉄筋,塩ビ管, 空洞等 –25cm 15m カラーTFT 液晶 12 インチ (800 × 600) AC100V (オプション: バッテリ駆動) 本体:330(W)× 460(D)× 260(H) センサー部:200(W)× 120(D)× 75(H) 本体:9kg センサー部:1.2kg (ケーブル除く)
