ミリ波カバービームチルト分布測定システム

Model No. RCS10(EES-20)
Feature

自動車に搭載されるレーダーの前にはエンブレムがあります。
レーダーから送出されるミリ波がエンブレムを通過する時、ミリ波ビームがチルトしてしまうのは好ましくありません。
本装置は、イメージングレーダーを利用して、ビームのチルトの状況を 2次元画像で確認することができます。


概要

エンブレムの後ろに衝突防止レーダーを配置する場合、エンブレムの透過減衰量とチルト角度(曲がり角度)を小さくする必要があります。
それをイメージングレーダーを用いて可視化するシステムです。

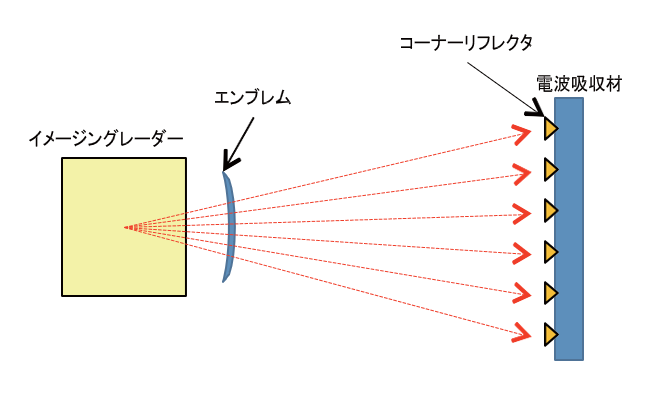

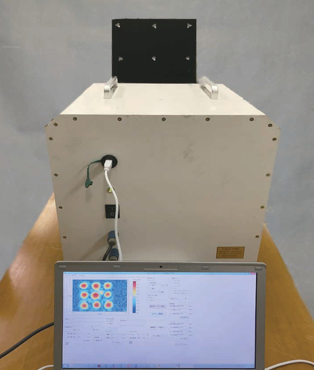

構成


データ例(2次元画像)

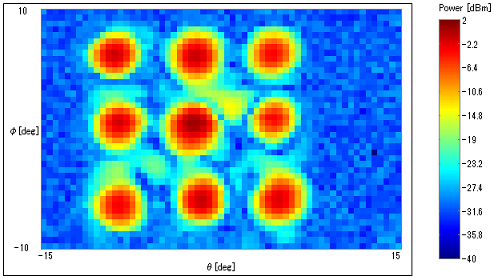

                                        エンブレムなし

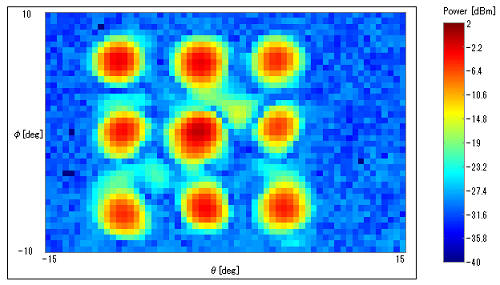

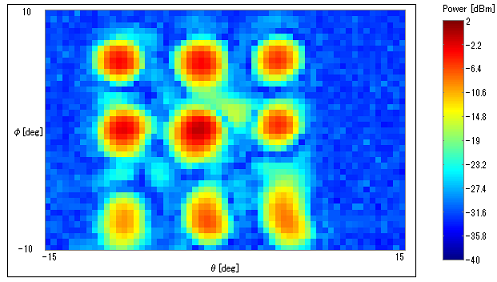

                                     エンブレムあり ①良品                                   エンブレムあり ②不良品

仕様

測定項目 位相、透過減衰量 基準との差を色温度で画面表示
測定周波数 76.5GHz,79GHz 中心周波数
測定範囲 水平(X軸)方向:±15°
垂直(Z軸)方向±10°
測定ピッチ:0.5°
電源 AC100V/16A(最大)

オーダー情報

ご要望を、E メール(info@keycom.co.jp)もしくはお電話(03-5950-3101)にてご相談ください。 担当者がご質問等にお応えした上で、システムをご提案させていただきます。
