79GHz ビーム・スイープ・レーダー

Model No. RAO02
Feature
工事現場への突入車の監視、侵入禁止区域の監視、ビル周辺の監視などに適しています。 また複数のレーダーを用いる場合は、レーダー間の干渉防止の符号化処理もできます。

仕様

周波数 79GHz
占有帯域幅 2GHz
出力 10mW
送信アンテナ リッジ・ホーン・アンテナ8 素子、アンテナ利得:10dBi(1 素子)
受信アンテナ リッジ・ホーン・アンテナ8 素子、アンテナ利得:10dBi(1 素子)
送信ビーム形成 8 素子フェーズド・アレイ方式、アンテナ間隔:0.8λ
受信ビーム形成 8 素子フェーズド・アレイ方式、アンテナ間隔:0.9λ
垂直ビーム幅 30°
水平ビーム振幅 ± 30°、3°ステップ
変調方式 パルス(チャープ変調有)
検出対象 距離5-30m の自動車、または距離5-10m の人間
暫定寸法 RF ユニット:150(W)× 150(H)× 150(D)mm(突起部を除く)
BB ユニット:320(W)× 99(H)× 280(D)mm(突起部を除く)

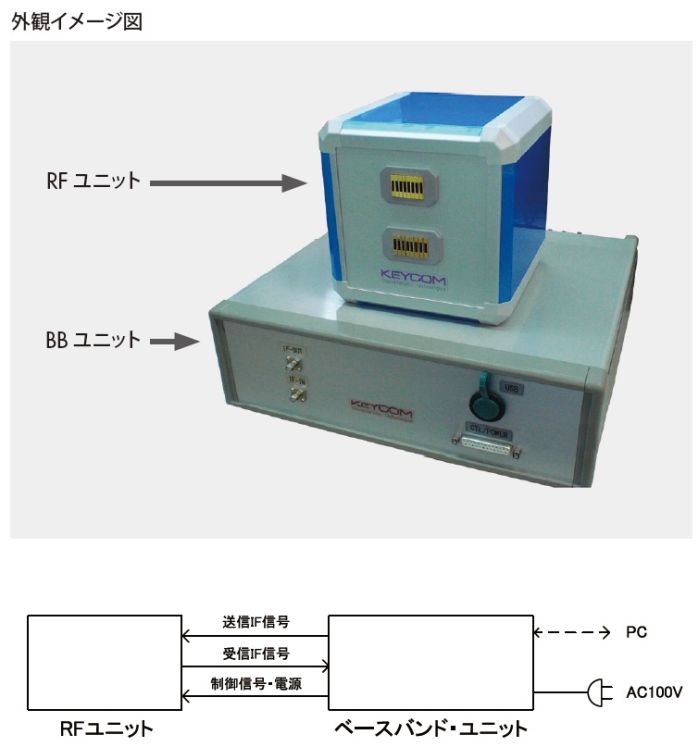

構成

オーダー情報

ご要望を、E メール(info@keycom.co.jp)もしくはお電話(03-5950-3101)にてご相談ください。 担当者がご質問等にお応えした上で、システムをご提案させていただきます。
