ノイズ抑制シート特性評価システム
(近傍界用電波吸収材料測定装置)
電波暗室を使用しない ラジエーションサプレッション
レシオ測定システム (Rrs測定システム)
IEC規格No.:IEC62333-1,2
Catalog No.nss05
電波暗室なしで測定できます。また、高さ1.2m、幅60cm角のコンパクトサイズです。
特徴
・3m法や10m法に準じた測定が電波暗室なしで可能(0.5~26.5GHz)。
・システムが縦型のため、試料交換が容易。
・減衰が少なく、ネットワークアナライザのみで測定可能。
・測定試料からの放射電波を誘電体レンズを用いて平面波に変換します。近距離で測定できるので減衰が少なく、アンプなどを追加する必要がありません。そのため、外来波などの影響が少なく、電波暗室が必要ありません。
近距離でも平面波で測定できるので、あらかじめ校正することによって3m法や10m法に準じた測定が可能です。
また、測定試料をXYステージなどで移動させることにより、測定試料のどの部分から不要電波が放射しているのかを、遠方界で観察できます。
なお、本測定法については、次に示す Conference で発表しました。
・ Hirosuke Suzuki, Tomio Hotchi, Masato Inoue, Shigeru Takeda
" Radiation Suppression Ratio Measurment of Noise Suppression sheet by Compact 3m Method " paper#137 EMC Zurich 2007 24-28 Sept.2007
・ Hirosuke Suzuki, Tomio Hotchi, Masato Inoue, Shigeru Takeda
" EMI
Evaluation of a Cell phone without an Anechoic Chamber "
MO-IF-3-3 EMC-in-Singapore 2008, 19-22 May 2008
ご発注の仕方(下記モデル番号もしくはご要望をお知らせください)

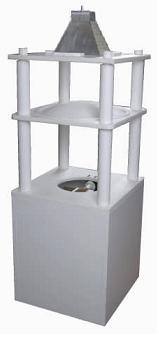

| 本体(レンズ、レンズ固定枠、
アンテナ固定台) |
CRE-1.0A |
1GHz~26.5GHz用、誘電体レンズタイプ |
大きさ H:1200mm、
W:1500mm,D:1500mm |
| CRE-0.3A |
0.3GHz~26.5GHz用、反射鏡タイプ |
大きさ H:1500mm、
W:1500mm,D:1500mm |
| アンテナ |
WHA1-10G |
広帯域ホーン(誘電体レンズタイプ用) |
1GHz~10GHz |
| BCA300A |
バイコニアル(反射鏡タイプ用) |
0.3GHz~1GHz |
| 回転ステージ(ソフトウェア付) |
XY-02A |
移動距離:200mmx200mm |
|
| 電波吸収材 |
EMA0.5-1A05 |
0.5GHz~1GHz、誘電体レンズ向け全周タイプ |
|
| EMA0.3-1A05 |
0.3GHz~1GHz、反射鏡タイプ向け全周タイプ |
|
| ケーブルアセンブリ |
CM06A-SMA(m)SMA(m)-3m |
18.5GHz用 |
2本 |
| 校正グラフ化用ソフトウエア |
DMP-02060118-07 |
ベクトルネットワークアナライザ用 |
|
| GPIBカード |
GP-01 |
|
|
| スペクトラムアナライザ |
|
|
|
| WindowsタイプPC及びプリンタ |
|
|

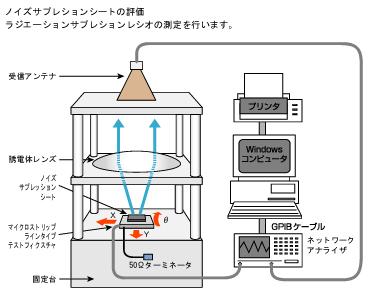

構成

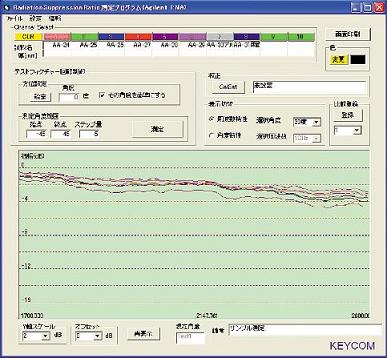

データ画面例
