近傍界用ノイズ抑制シート(ノイズサプレションシート)評価システム
イントラ/インター・デカップリングレシオ測定システム(Rda・Rde測定システム)
IEC規格No.:IEC62333-1, IEC62333-2

Model No. NSS02
Feature
ノイズ抑制シートの評価方法について、日本は2003年、IECに規格化を提案し、2006年5月に制定されました (キーコムも委員として参加)。なお、2006年6月からJIS化も進めています(キーコムも委員として参加)。
キーコムでは、この評価方法に準じた測定キットをいち早く製品化しました。
携帯電話内などの発振防止やEMI対策に用いる電波吸収材料の評価に用います。
狭いケースの中などは電磁波が乱れていたり、電界と磁界が独立していたりします。
このような状況の中での電波吸収材料は、近傍界での電波吸収率が大きく、しかも回路のインピーダンスを乱さないことが要求されます。



仕様

対応規格例 IEC6233-1, IEC62333-2

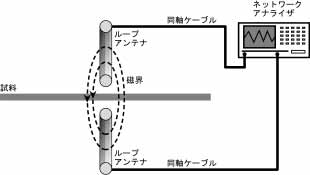

* イントラ・デカップリングレシオ測定システム (Intra DR測定システム)

* インター・デカップリングレシオ測定システム

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

部品番号 品名 周波数範囲(GHz)
FS-21 イントラ、インター共用固定具
IT・IB-6B ループアンテナ(イントラ、インター共用)2個 0.1~6GHz
DMP-002041020-09 プログラム(デカップリングレシオ、トランスミッションアッテネーションパワーレシオ共通)
CM06D-APC2.9(m) APC2.9(m)-1000 測定用同軸ケーブル
