Eベンド, Hベンド (Eベント, Hベント)

Model No. MWG03
矩形導波管ベンドで、曲げ角度は30°、45°60°および90°を選べます。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号
-  曲げ角度: ∠30, ∠45, ∠60, ∠90

*その他の場合はご相談ください。

周波数 GHz 導波管規格 フランジタイプ(角) 部品番号 フランジタイプ(円) 部品番号 フランジタイプ(FXR) 部品番号 Lmm Rmm
18 - 26.5 WR- 42 UG 595 /U B 42 S UG 425 /U B42S 45.72 33.02
26.5 40 28 599 28 381 B28S 38.10 25.40
33 50 22 383 B22R 35.56 22.86
40 60 19 383 B19R 33.02 20.32
50 75 15 385 B15R 30.48 17.78
60 90 12 387 B12R 27.94 15.24
75 110 10 B10R 25.40 12.70
90 140 8 B8R FXR B8F
110 170 6 B6R B6F
140 220 5 B5R B5F 20.32 10.16
170 260 4 B4R B4F
220 325 3 B3R B3F

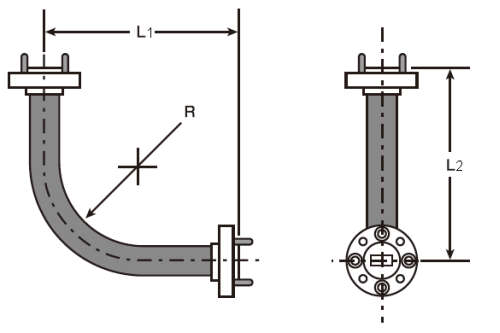

構成

L1,L2、Rなど希望がある場合はご連絡ください。
