ミリ波・マイクロ波テストフィクスチャ
マイクロストリップライン・コプレナーラインタイプ

Model No. MTF01
Feature

プリント板の端部間のパターン性能テスト用(エッジタイプ)およびプリント板内の回路テスト用(プローブタイプ)など、キーコムは65GHzまでのテストフィクスチャを揃えています。
また、校正キットは、スルー、オープンおよびラインによるベクトルネットワークアナライザ用校正キットです。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

・テストフィクスチャ
部品番号 タイプ 周波数範囲 入出力
MTFE-DC40CA  エッジ DC - 40 GHz 同軸
MTFE-DC65CA 65
MTFP-DC40CA プローブ DC 40 同軸
MTFP-DC65CA 65
注)あらゆるバンドの導波管入力を準備しています。

構成

テストフィクスチャ
エッジタイプ
部品番号:MTFE
プローブタイプ
DC-40GHz
部品番号:MTFP-DC40CA

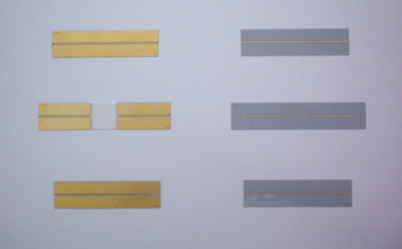

・校正キット

コプレナータイプ(CO) マイクロストリップラインタイプ(MS)

測定例
















校正グラフ化ソフトウェア

部品番号
DMP-3000 ベクトルネットワークアナライザ用
DMP-3100 スカラーネットワークアナライザ用
DMP-3200 シンセサイズドスイーパー用
