電子式連続可変遅延器

Model No. MRS03
Feature

液晶にバイアス電圧を印加することによって遅延時間を連続的に可変できます。
ディレイラインおよびフェイズシフタ等にご利用できます。

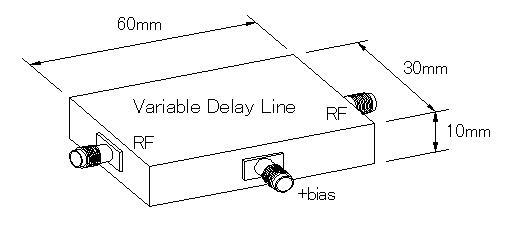

構成

応答時間 立ち上がり時間(バイアスON時)   : 3 ms
                立ち下がり時間(バイアスOFF時) : 5 s
液晶可変遅延器の特徴
       ○ 3~100GHzにわたって分散の無い線形の遅延特性
       ○ 磁性体を用いた遅延器に比べ温度特性が良い
       ○ 単位遅延時間あたりの挿入損失が大きい

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

Model No. 可変遅延時間(ps)*1 バイアスOFF時の挿入損失(dB)*2
0V 2V 8V 16V 24V 32V 10GHz 20GHz 30GHz 40GHz
EVD-20p 0 11 14 15 17 20 7 12 17 22
EVD-40p 0 23 28 30 34 40 14 24 33 43
EVD-60p 0 34 41 45 50 60 21 36 50 65

*1 : 可変遅延時間の10倍の固定の遅延時間が挿入される。
*2 : バイアスON時はこの値より小さくなる
