ディテクタ

Model No. MMT06
Feature
シリコンビームリードダイオードをハイブリッド構成した高感度でしかも広帯域なディテクタです。

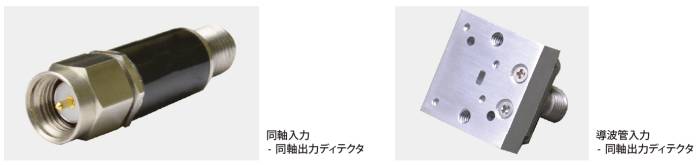

構成

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

同軸入力、同軸出力
部品番号 周波数 GHz 感度 min.
mV/mW*
Flatness
Max. dB
最大出力
CWmW
出力 入力
MD-18A DC~18 500
立上り1nsec
±0.5 250 SMA(m) SMA(f)
MD-40A DC~40 500
立上り1nsec
±1
注)
1.*:負荷が1MΩのとき、なお、極性は負
2.zeroBiasタイプ

導波管入力、同軸出力
部品番号 周波数 GHz 感度 min.
mV/mW*
Flatness
Max. dB
最大出力
CWmW
導波管規格 フランジ規格
DA 28 26.5 ~ 40 1000 ±2 250 WR- 28 UG- 599 /U
22 33 50 750 22 383
19 40 60 750 19 383
15 50 75 450 15 385
12 60 90 250 12 387
10 75 110 250 10 387

注)
1.*:負荷が1MΩのとき、なお、極性は負
2.出力コネクタ:SMA(f)
