ミリ波用誘電体導波路アセンブリ

Model No. MMT01
Feature

伝送部が誘電体だけで出来ており、ミリ波用の極めて低い挿入損失と
フレキシブルなことを特長としています。
超低温と常温間の熱遮断・高電圧の遮断にも最適です。
(米国デュポン社からプランケット賞受賞製品)

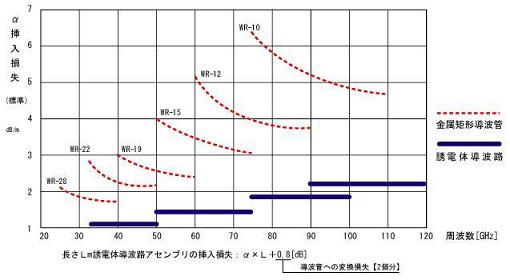

誘電体導波路と金属矩形導波管の減衰量の比較(ケーブル長1mの時)


オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

導波路 周波数帯域 GHz フランジ部 熱量 μw/k (注*1)
導波管(EIA規格) フランジ(MIL規格) 4K-20K 4K-100K
DW140A 90.0 ~ 140.0 WR- 8 UG- 387 /U(円) 11 11
DW110A 75.0 110.0 10  387 14 14
DW090A 60.0 90.0 12 387 25 25
DW075A 50.0 75.0 15 385 36 36
DW050A 33.0 50.0 22 383 80 80

(注*1 )ケーブル長10cm(フランジ部含まず)の片側4Kに熱アンカを取ったときに、もう一方のコネクタが20Kまたは100Kになるのに必要な熱量

(例)誘電体導波路タイプ
部品番号   長さmm   導波管タイプ   フランジタイプ
DW110A - 3000 - 10 - 387

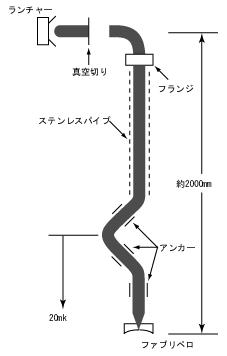

構成

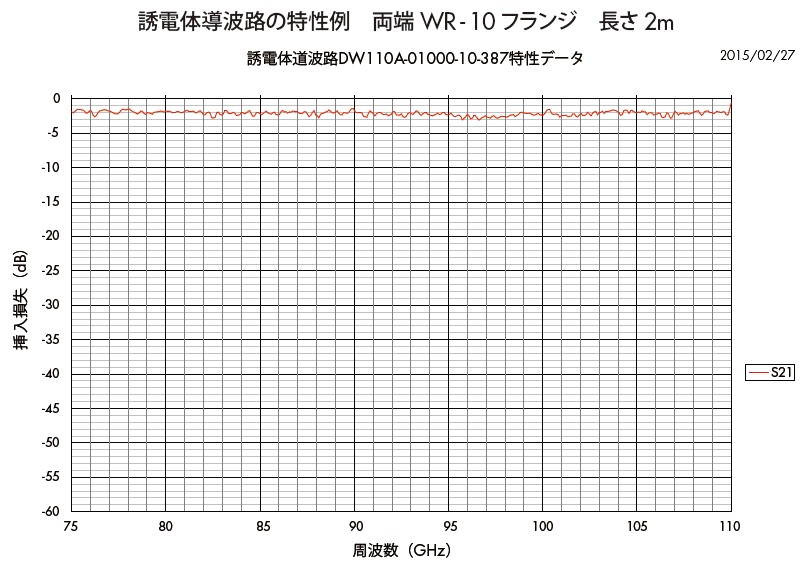

データ例
