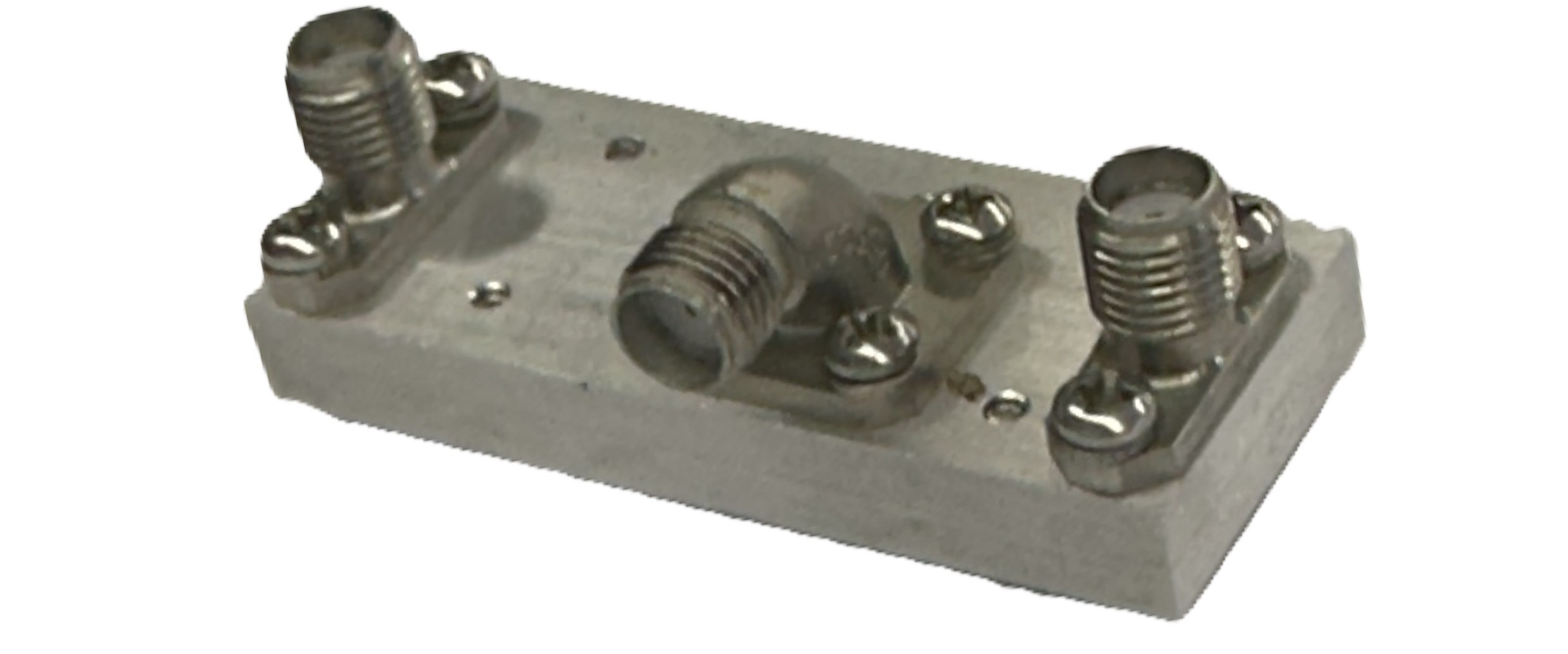

ハーモニックミキサ

Model No. HMX02
Feature

受信信号と発振信号とを混合して出力信号を得て、出力端子から出力する回路です。シリコンビームリードダイオードをハイブリッド構成した高感度でしかも広帯域なハーモニックミキサです。

構成

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号 周波数範囲(GHz) 感度(min.dBm) 導波管規格 フランジ規格
HMX26 18-26.5 -75 WR-42 UG595
HMX33 26.5-33 -65 WR-28 UG599
HMX50 33-50 -60 WR-22 UG383/U
HMX60 40-60 -58 WR-19 UG383/U
HMX75 50-75 -55 WR-15 UG385/U
HMX110 75-110 -52 WR-10 UG387/U
例)IF:0.01-2GHz  LO 入力:10dBm Typ. 15dB max  出力コネクタ:SMA( f )  デュープレクサ付

部品番号 LO周波数入力 Rf If Conversion Loss Wave Guide フランジ規格
HMX170 5GHz~20GHz, Rfの1/10を推奨 16dBm max.
10dBm typical
160GHz~180GHz, 3dBm max. DC~2.5GHz を推奨 40dB (10逓倍時) WR-5 UG-387/u
