マイクロ波同軸タイプガウシアンフィルタ

Model No. FLT03
Feature
インパルスを通過させた時、オーバーシュートもアンダーシュートも発生しないフィルタです。
S/N 比を最適化します。

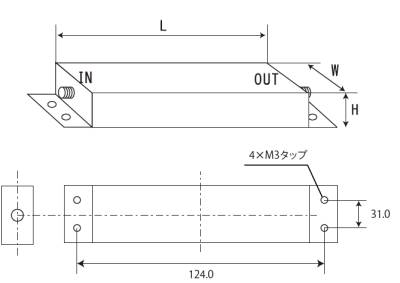

構成

データ例

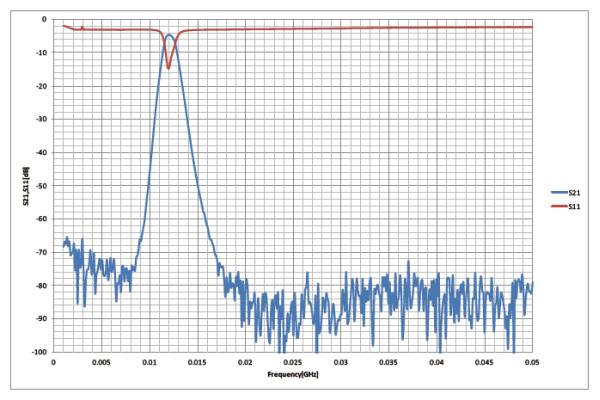

S21,S11

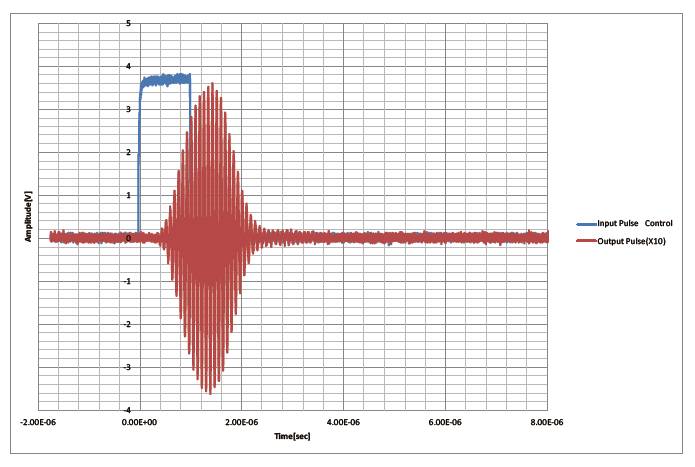

タイムレスポンス

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号 パスバンド
中心周波数
(fo MHz)
3dB
通過帯域幅
(MHz)
通過帯域
挿入損失
(dB)
時間軸上の
オーバーシュート
およびアンダーシュート
入出力
コネクタ
寸法
mm(max.)
W×L×H
GauF10M-0.5M 10.0 0.5 15.0max. 波高値の1/100以下 SMA(f) 110 x 37 x 20
GauF10M-1.1M 10.0 1.1 5.0max.
GauF10M-2.2M 10.0 2.2 2.0max.
GauF12M-0.5M 12.0 0.5 15.0max.
GauF12M-1.1M 12.0 1.1 5.0max.
GauF12M-2.2M 12.0 2.2 2.0max.
