マイクロ波同軸タイプバンドパスフィルタ

Model No. FLT02
Feature
キーコムのバンドパスフィルタは帯域外減衰量が大きく、また、2次高調波も低くしてあります。
なお、使用目的に応じた的確なフィルタ設計もいたします。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号 パスバンド
中心周波数
fo MHz
3dB
通過帯域幅
MHz
通過帯域
挿入損失
dB
帯域外減衰量 入出力
VSWR
入出力 寸法
mm(max.)
W×L×H
低周波側 高周波側
BPF3000-1 3.0 0.15min. 4.0max. DC~2.7GHz
  30dBmin.
2foにて30dBmin.  1.9max SMA(f) 140×40×30
BPF5000-1 5.0 0.2min. 4.0max. DC~4GHz
  30dBmin.
2foにて30dBmin. 1.9max SMA(f) 140×40×30
BPF10000-1 10.0 0.35min. 4.0max. DC~8GHz
  30dBmin.
2foにて30dBmin. 1.9max SMA(f) 120×40×30
BPF15000-1 15.0 0.4min. 4.0max. DC~13GHz
  30dBmin.
2foにて30dBmin. 1.9max SMA(f) 120×40×30
BPF20000-1 20.0 0.4min. 4.0max. DC~17GHz
  30dBmin.
2foにて30dBmin. 1.9max SMA(f) 120×40×30

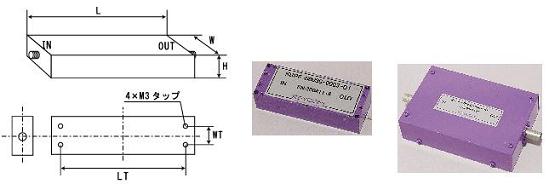

構成
