WバンドESR/EPR(電子スピン共鳴)測定システム
(ヘリウムフリー)

Model No. esr01002021207-11

Feature

高感度なWバンドESR/EPR(電子スピン共鳴)分光計装置です。
ヘリウムフリータイプですので、ヘリウム注入が必要ありません。
なお、ミリ波導波路に新しい発想で誕生した誘電体導波路を用いることにより、以下に示す特長があります。

なお、測定サービス(分析受託サービス)もご利用ください。

特長

ヘリウムフリーです　　　
ミリ波の伝送損失を金属導波路の1／3以下に低減でき、高感度化をはかりました。
ファブリペロー共振器からの反射波を入射波から分離しやすい構造にすることができ、ESR現象だけを検出しやすくなりました。このことにより高感度化を実現しました。
ミリ波導波路をさらに細くし、また、ファブリペロー共振器を小さくしたため、分析目的に応じた、システムの多様化が出来ました。
大きな試料が使えます。
操作が簡単な上に、高感度です。
磁性体・誘電体・圧電素子・生物ラジカルの測定に適しています。

仕様

オシレーター			周波数		90-100GHzのうち1点
			出力		100mW
ミリ波ディテクタ			周波数		90-100GHz
			最小感度		0.1μW(-40dBm)
ファブリペロー共振器			周波数調整		マイクロメーターによる
電源			電圧		100V 50-60Hz
			電力		100W以下
コンピュータ			Windows

測定例

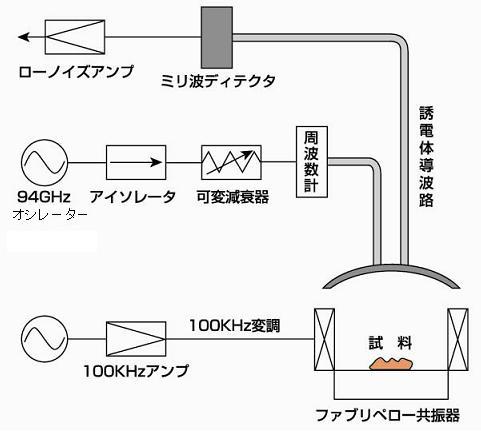

構成

オーダー情報 - 部品番号（もしくはご要望）をお知らせください

部品番号	詳細
ESR-W-1	ソフトウェア、Windows PC を含んでいます。
