コンパクト3m 法（電磁妨害対策評価）システム

特長

• 3m法や10m法に準じた測定が電波暗室なしで可能(0.5~26.5GHz)。 　
• システムが縦型のため、試料交換が容易。 　

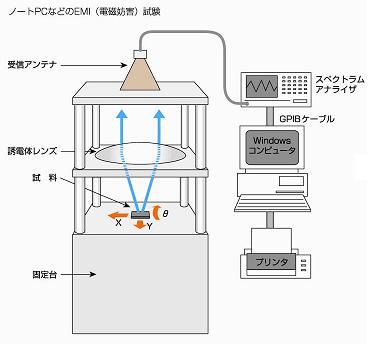

• 測定試料からの放射電波を誘電体レンズを用いて平面波に変換します。 近距離で測定できるので減衰が少なく、アンプなどを追加する必要がありません。 そのため、外来波などの影響が少なく、電波暗室が必要ありません。 近距離でも平面波で測定できるので、あらかじめ校正することによって3m法や10m法に準じた測定が可能です。
  また、測定試料をXYステージなどで移動させることにより、測定試料のどの部分から不要電波が放射しているのかを、遠方界で観察できます。

なお、本測定法については、次の Conference で発表しました。

• Hirosuke Suzuki, Tomio Hotchi, Masato Inoue, Shigeru Takeda " EMI Evaluation of a Cell phone without an Anechoic Chamber " MO-IF-3-3 EMC-in-Singapore 2008, 19-22 May 2008

解説

鈴木洋介　 "ディスプレイのEMI対策と対策材の評価方法",　月刊ディスプレイ, 2007年3月号

構成

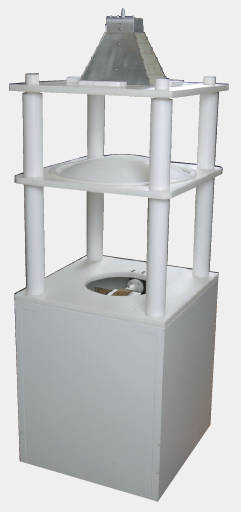

	CRE-1.0A ・1GHz~10GHz用

オーダー情報 - 部品番号（もしくはご要望） をお知らせください

部品番号	品名	詳細	サイズ (mm)
CRE-1.0A	本体	1GHz~26.5GHz用、誘電体レンズタイプ	1200(H) x 600(W) x 600(D)

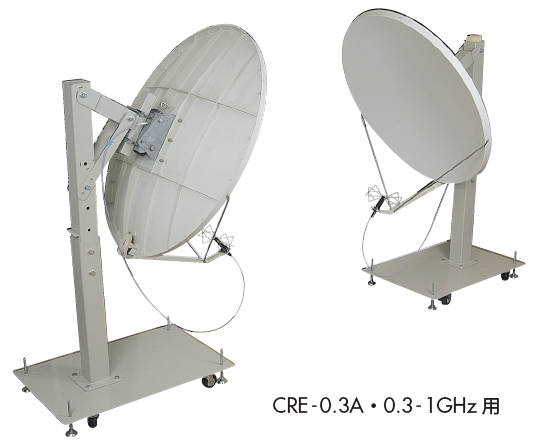

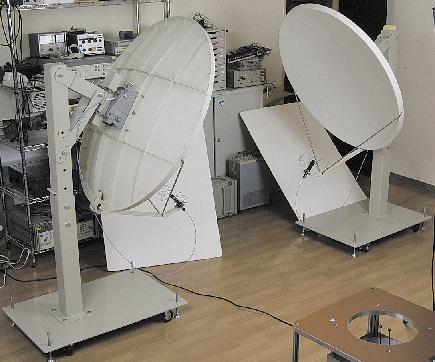

CRE-0.3A		0.3GHz~1GHz用、反射鏡タイプ	1500(H) x 1500(W) x 1500(D)
WHA1-10G	アンテナ	広帯域ホーン(誘電体レンズタイプ用)	1GHz~10GHz
BCA300A		バイコニカル(反射鏡タイプ用)	0.3GHz~1GHz
XY-01A	自動XYステージ(ソフトウェア付)	移動距離:200 x 200mm
EMA0.5-1A05	電波吸収材	0.5GHz~1GHz、誘電体レンズ向け全周タイプ
EMA0.3-1A05		0.3GHz~1GHz、反射鏡タイプ向け全周タイプ
CM06A-SMA(m)SMA(m)-3m	ケーブルアセンブリ	18.5GHz用	2本
DMP-02060118-08	校正グラフ化用ソフトウエア	スペクトラムアナライザ用
GP-01	GPIB接続ケーブル
SPA-01	スペクトラムアナライザ	併せてご購入いただけます。
Windows PC	WindowsタイプPC及びプリンタ	併せてご購入いただけます。
