レンズアンテナ方式 垂直入射タイプ
電波吸収体・反射減衰量 測定装置
JIS R1679 : 2007/IEC 62431 : 2008

Model No. eas07002981027-10
Feature

同軸管タイプや導波管タイプと違い、フィクスチャ内にサンプルを入れないため、エア・ギャップによるエラーが発生しません。
また、アンテナにレンズを取り付けていますので、コンパクトでありながらサンプルを平面波で測定できます。
また、アンテナ近傍にサンプルをセットできるので、サンプルを小さくできます。

以下の規格に制定されました。
JIS R1679 : 2007
IEC 62431 : 2008

仕 様

周波数範囲 2.6-26.5GHz
試料の大きさ 400mm×400mm以上
装置の大きさ 高さ:1m 重量:80kg
*高周波になるに従い、小さな試料でも計測できます。
*標準的なベクトルネットワークアナライザを用い、キャリブレーションの後にレンズ以遠にGateをかけると電波吸収量が-50dB以上まで測定できます。
*試料はシステムの上に置きます。

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

品名 周波数範囲 部品番号
本体 (レンズ レンズ固定枠 アンテナ固定台 キャリブレーション用金属板) 2.6-26.5GHz LAFS-2.6A
アンテナ(同軸導波管変換器付) 18-26.5GHz (WR-42) RH42S23SMA(f)5
  12.4-18GHz (WR-62) RH62S22SMA(f)5
  8.2-12.4GHz (WR-90) RH90S19SMA(f)5
  5.85-8.2GHz (WR-137) RH137S18SMA(f)5
  4.90-7.05GHz (WR-159) RH159S17SMA(f)5
  3.95-5.85GHz (WR-187) RH187S16SMA(f)5
  2.60-3.95GHz (WR-284) Rh284S14SMA(f)5
校正、グラフ化用ソフトウエア   DMP-20
マイクロ波用ケーブル、アダプタ等
電波吸収材料(小さな試料を用いる場合)
GPIB接続ケーブル   GP-01
ベクトルネットワークアナライザ、スペクトラムアナライザ+シンセサイザ等 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。
Windows PC(プリンタ付) 合わせてご購入頂けます。ご希望がございましたら、詳細をお知らせください。

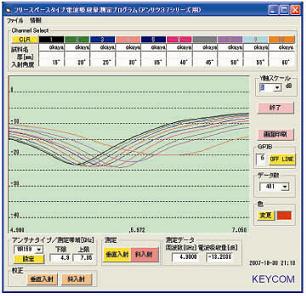

データ
