円板共振器タイプ 誘電率測定システム
Model No. DPS51
基板用途として、厚み方向の誘電率が測定できることが利点だが、
誘電正接の精度が悪いことから推奨できない。また、高周波基板に異方性は望ましくないことから、ニーズがない。
周波数が3GHz から70GHz において比誘電率が概ね1.05 から10 の誘電体損失の比較的小さいシート材料の厚み方向の比誘電率および誘電正接を測定する測定器･システムです。なお、
本測定法については、2012 年度IEEE IMS で発表しました。
しかし、我々は1台も販売しておらず、また現在この手法は推奨しておりません。
問い合わせが多いため、下記に理由を記載いたします。
1. 誘電正接の精度の悪さが物理的要因からなるために解消が見込めないこと
2. 高周波基板において、異方性があることが望ましくないために、そもそもニーズがないこと
なお、推奨手法は下記です。
ストリップライン共振器法 DPS50
1GHz~14GHzの厚み方向の誘電率、誘電正接測定が可能です。大手メーカーの製造ライン、研究開発用途として使用されています。
開放型共振器法 DPS03
18GHz~140GHzの平面方向の誘電率、誘電正接測定 -5G用途、フィルム測定- が可能です。
周波数変化法 DPS10
18GHz~140GHzの平面方向の誘電率、誘電正接測定 -車載レーダ用途、レドーム測定、樹脂板測定- が可能です。
論文
Hirosuke Suzuki, Masato Inoue "Complex Permittivity Multi-Frequency Measurements for Dielectric Sheets Using a Circular Disk Resonator"
2012 IMS2012 THPB-1
特長

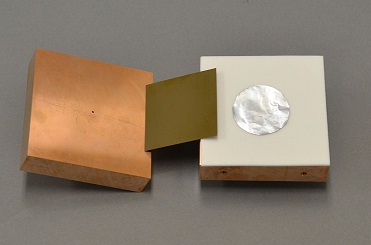

あらかじめ準備された2種類のプリント基板共振器にシート状の試料を置き、その上に金属板を置いて
一定圧力を加えて2度測定します。この方法には
- フリンジング効果を除去する。
- 共振器の導体損を除去する。
- 試料に共振パターンが不要。
- シートに対し垂直電界。
などの特長があります。
仕様
| 周波数 |
3GHz-70GHz |
| 比誘電率 |
1.05-10 精度±5%
|
| 誘電正接 |
0.001-0.05 精度±20% |
| 試料厚 |
50μm-2mm |

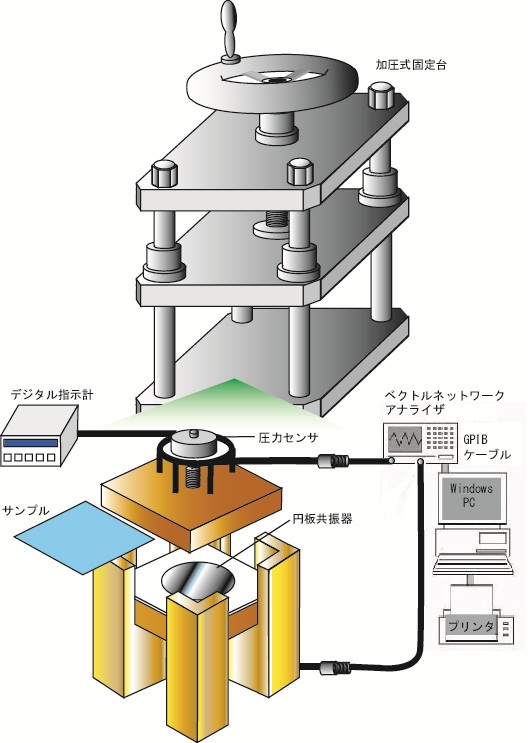

構成

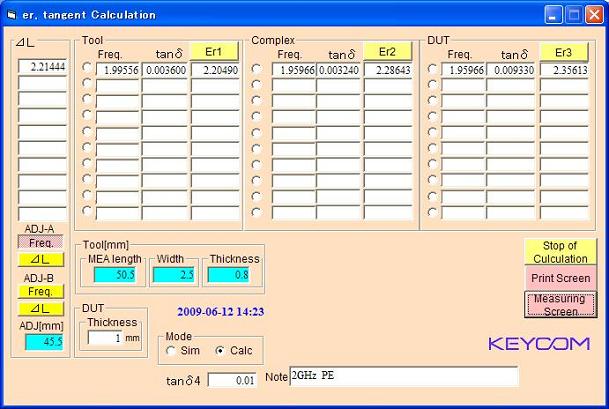

データ例
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
| 部品番号 |
品名 |
周波数範囲 |
試料の大きさ |
| FS-03 |
加圧式固定台 (定荷重用圧力計付) |
- |
- |
| RR3A |
共振器(測定用+校正用+固定台)
*最大70GHzまで対応可
*共振周波数は試料なしの場合です。
試料を載せると共振周波数は低くなります。 |
3GHz - 10GHz |
70mm×70mm |
| RR10A |
10GHz - 30GHz |
50mm×50mm |
| RR30A |
30GHz - 70GHz |
40mm×40mm |
| DMP-70A |
円板共振器方式プログラム(Windows対応 複合誘電体変換ソフト ) |
- |
- |
| EF085G-V(m)V(m)-300mm:2本 |
計測用同軸ケーブル |
- |
- |
| GP-01 |
GPIB接続ケーブル |
- |
- |
| お持ちでない場合には手配いたします。 |
ネットワークアナライザ |
- |
- |
| 併せてご購入頂けます。 |
Windows PC(プリンタ付) |
- |
- |
