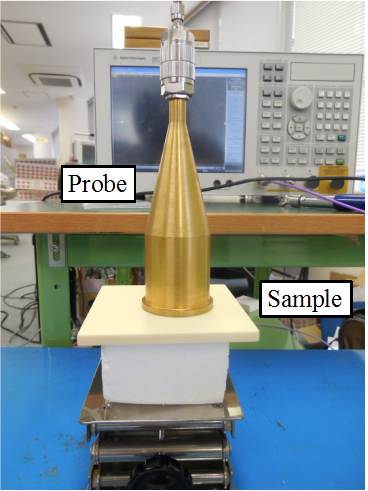

プローブ方式(オープン)
比誘電率/誘電正接(εr'/tanδ)測定装置・システム

Model No. DPS16
液体、ゴム状固体測定に! プローブ法は比較法だが、ワイドレンジ(100MHz(10MHz)-67GHz)が測定可能!!

-ゴム状固体、液体、粉体を試料として使用できます。
-純水以外の標準試料(エタノール、メタノール、アセトン)を使用できるため、比較的低誘電率、低損失の物質も測定可能。
-外径 1.2mmφ、2.2mmφ、3.6mmφ および 6.6mmφ のプローブがあり、様々な測定に対応します。

仕様

測定周波数 100MHz-55GHz
(10MHz-100MHz: 精度保証なし *1)
比誘電率 測定範囲: 1.05-500   *1)
Accuracy( 繰り返し精度):  ±1% (ネットワークアナライザの精度に依存する)
繰り返し精度+真の値に対する正確度(エタノールを標準サンプルにしてメタノールを測定。メタノールの理論値から計算した。):  ±4% もしくは ±0.01 (測定理論および治具の設計に依存する/200MHz-10GHzの平均値)
誘電正接 0.001-10 ( 1x 10-3 - 10)   *1)
参考)記載が10-5の場合、3 x 10-5の液体ヘリウムが測定可能ということを表します。プローブ法は比較法のため低正確度であり、共振器法でも測定が難しい液体ヘリウムはまず測定出来ません。高正確度測定をご希望の場合は *1) をご参照ください。
Accuracy( 繰り返し精度):  ±2% (ネットワークアナライザの精度に依存する)
繰り返し精度+真の値に対する正確度(エタノールを標準サンプルにしてメタノールを測定。メタノールの理論値から計算した。):  ±8% もしくは ±0.01 (測定理論および治具の設計に依存する/200MHz-10GHzの平均値)
試料の大きさ ゴム状固体: 10mm(幅)×10mm(長さ)×1mm(厚さ)以上
液体: 20ml 以上

*1) プローブ法は比較法のため、低正確度です。高正確度測定をご希望の場合は以下をご参照ください。
(プローブ法の正確度は、「測定対象の誘電率、誘電正接」が「標準物質の誘電率、誘電正接」に近ければ高く、遠ければ低くなります。
要するに測定対象の誘電率および誘電正接に正確度が依存します。
また 100MHz以下では、位相情報がお持ちのケーブルのわずかな動き等に隠れ易く、誘電正接が小さな測定対象物の測定は難しくなります。)
20Hz-1MHz: 静電容量法 εr'[1.05-1000] accuracy ±3%, tan δ[0.0003-10] accuracy ±5%
10MHz: LC共振器法   εr'[1.05-30] accuracy ±5%, tan δ[0.0002-0.05] accuracy ±10%
200MHz, 1GHz: 摂動法 High accuracy : εr'[1-150] accuracy ±1%, tan δ[0.0001-0.05] accuracy ±3%
100GHz: 開放型共振器法 εr'[1.05~30] accuracy ±3%, tan δ[0.0001~0.05] accuracy ±7%

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

品名 部品番号 概要
プローブ方式(オープン)
比誘電率/誘電正接(εr'/tanδ)測定装置・システム
dps16 システム一式の名称
プローブ POS-A 200MHz~67GHz 測定用ジグ
POS-A200 200MHz~67GHz 測定用ジグ(-40℃~200℃)
POS-A200+F 200MHz~67GHz 測定用ジグ(-40℃~200℃)(フランジ付)
※フランジサイズはご指定下さい
POS-B 200MHz~40GHz 測定用ジグ
POS-B120+F 200MHz~40GHz 測定用ジグ(0℃~120℃)(フランジ指定可能)
※フランジサイズはご指定下さい
POS-B200+F 200MHz~40GHz 測定用ジグ(-40℃~200℃)(フランジ指定可能)
※フランジサイズはご指定下さい
POS-C200+F 200MHz~20GHz 測定用ジグ(-40℃~200℃)(フランジ指定可能)
POS-047D 10GHz~55GHz 測定用ジグ
POS-085D 1GHz~15GHz 測定用ジグ
POS-085E 10MHz~40GHz 測定用ジグ
POS-141D 100MHz~10GHz 測定用ジグ
POS-250D 10MHz~3GHz 測定用ジグ
ケーブル CM06A-SMA(m)SMA(m)-500 コネクタ付き18GHz用同軸ケーブル500mm
CM06D-APC2.9(m)APC2.9(m)-500 コネクタ付き40GHz用同軸ケーブル500mm
CM06D-APC2.9(m)APC2.9(m)-1000 コネクタ付き40GHz用同軸ケーブル1000mm
プログラム DMP-60 プローブ方式(オープン)用プログラム 1セット
ベクトルネットワークアナライザ - 各社VNA対応
お持ちでない場合には適切なものをお見積もりいたします。お問い合わせください。
Windows PC(ソフト導入込) CP -
測定データ  DPS18-SS-10 エタノール測定データ
同軸アダプタ A2.9(m)-A2.9(f) 同軸-同軸アダプタ
GPIB ケーブル GP-01 GPIB ケーブル

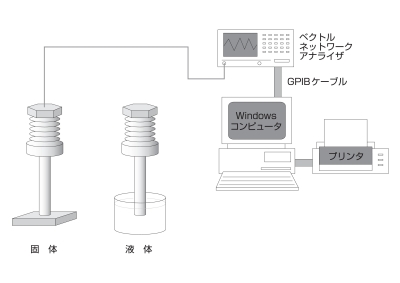

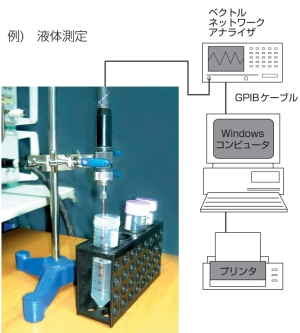

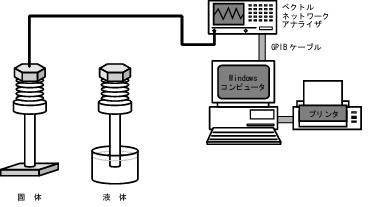

構成


測定結果

測定結果はコンピュータで計算処理され下記のようなグラフとしてプリントアウトされます。
例) 純水(マイクロ波) 例) 純水(ミリ波)

測定例 -メタノールを標準物質:純水にて測定-

  100MHz 1GHz 10GHz 30GHz 50GHz
誘電率 理論値 33.757 30.569 7.692 5.917 5.765
誘電率 測定値 34.577 31.672 7.973 6.072 6.015
誘電正接 理論値 0.02994 0.29310 0.94262 0.43626 0.27015
誘電正接 測定値 0.02457 0.27538 0.92166 0.42024 0.24515
使用ジグ POS-141D POS-141D POS-085D POS-047D POS-047D
