大電流バイアスT

Model No. BYT05
Feature
最大供給DC 電流が15A の大電流用バイアスT です。

仕様

周波数 100kHz-6GHz
DC 耐電圧 20V
DC 最大供給電流 15A
挿入損失 4dB 以下 ノイズフロア
反射減衰量 -8dB 以下 10MHz < f < 200MHz
出力電圧 0.5V @ –73dBm 入力 標準値
2.5V @ +17dBm 入力
出力負荷抵抗 MIN100 Ω
パルス応答 30ns 以上から測定可能。
200ns 以上でCWと同出力電圧。
供給電源Vs +3V-+5.5V 10mA 以下
RF コネクタ SMA(f)
電源コネクタ JST PA コネクタ #1Vs #2GND
外形寸法 180 ( W ) x 250 ( L ) x 150 ( D ) mm
質量 2.6kg

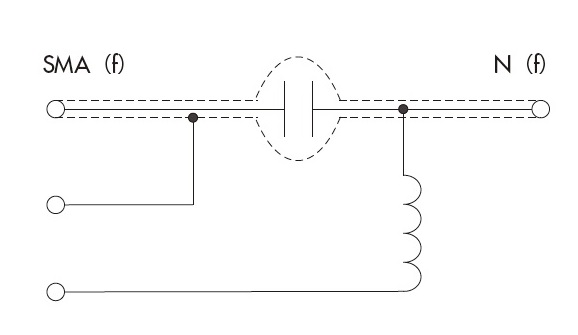

構成

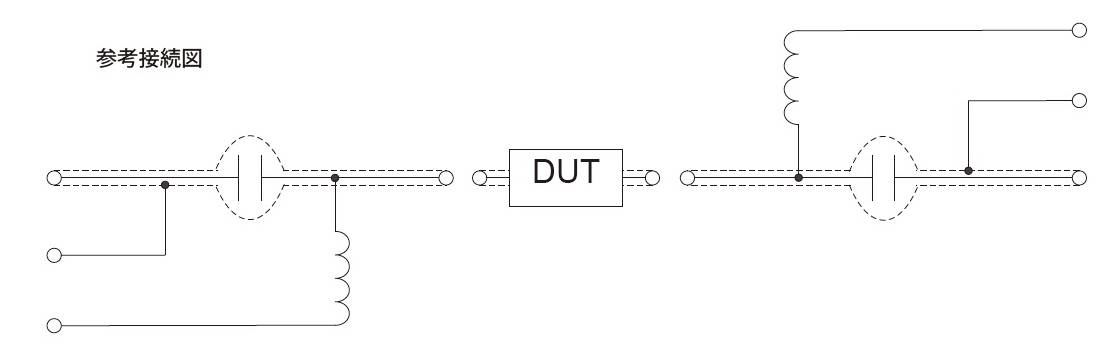

同一バイアスTを2個接続した場合の参考特性
ベクトルネットワークアナライザを用いる場合はDUT のかわりにOpen、Short、Load のキャリブレーション
を行う。その後2 つのバイアスT を直結した場合、S11 およびS21 は次の通りである。
・S11:–30dB 以下(100kHz-6GHz)
・S21:1dB 以下(100kHz-6GHz)
ネットワークアナライザを接続した場合のダメージ防止処置
DC 最大供給電流を流した時、RF 入力- RF 出力間が絶縁されていることを確認する

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

部品番号 特性インピー ダンス(Ω) 最低周波数 (Hz)(–3dB) 最高周波数 (Hz) DC 耐電圧 (V)(最大) DC 最大供給 電流(A) 反射減衰量 (dB)(最大) コネクタ大きさ (mm)
KDC-H100K6G-02-15A 50 100K 6G 20V 15 -8 SMA(f),N(f)
