コンパクトレンジアンテナ測定システム

Model No. ANT49
Feature

パラボラ反射鏡を用いたコンパクトレンジ法によってアンテナの特性を評価するシステムであり、測定系が小さくなります。

アンテナをアジマスまたはエレベーション方向に回転させることにより、アンテナパターンを測定するプログラムも同時にご提供します。

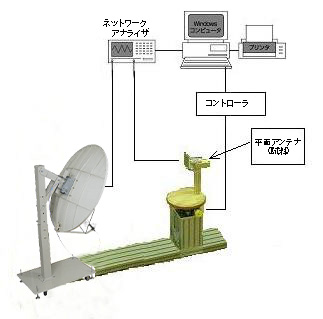

構成

測定システム

回転制御 水平方向 : 受信側±120°
ステップ : 0.1°~10°可変
方位補正 パターンプロファイルのピーク点へのオフセット補正
リターンロス ネットワークアナライザのS11を用いる
ゲイン 標準アンテナとの比較による
入力データの平均化 1 ~ 128
測定周波数 最大140GHz
表示項目 振幅、3dB幅角度、利得
データ取り込み CSVにより、Excelへデータ取り込み

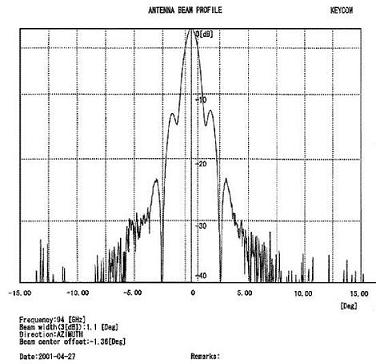

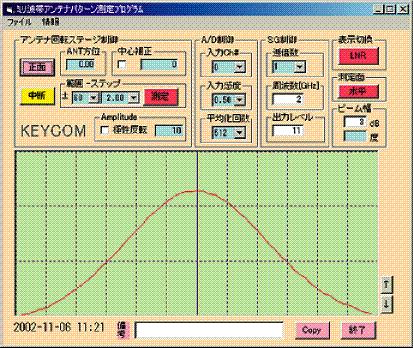

データ例

発注の仕方

CYCSCAN-02 円筒スキャナ/コントローラ 測定システムに示した内容
DMP-0021731-02 測定ソフトウェア データ例に示した内容
PA-01

オフセットパラボラアンテナ

平面波精度 : 1/8λ

有効幅 水平 : 1,550mm
             垂直 : 700mm

周波数 5GHz ~ 30GHz

PA-02

有効幅 水平 : 850mm
             垂直 : 500mm

周波数 5GHz ~ 30GHz

RH90S19SMA(f)7 ホーンアンテナ(同軸導波管変換機付) 8.2 ~ 12.4GHz(WR90)
RH62S22SMA(f)7 12.4 ~ 18GHz(WR64)
RH42S23SMA(f)7 18 ~ 26.5GHz(WR42)
RH28S23SMA(f)7 26.5 ~ 40GHz(WR28)
RH19 アンテナ(導波管接続) 40 ~ 60GHz
RH12 60 ~ 90GHz
RH10 75 ~ 110GHz
RH8 90 ~ 140GHz
CM06D-APC2.9(m)APC2.9(m)-2000 測定用同軸ケーブル 2本
GP-01 GPIB接続ケーブル -
VNA ネットワークアナライザ 併せてご購入いただけます
Windows PC - 併せてご購入いただけます
