遠方界アンテナパターン測定システム/ プログラム

Model No. ANT41
Feature
アンテナの特性を評価するためのシステムです。アンテナをアジマスまたはエレベーション方 向に回転させることにより、アンテナパターンを測定するプログラムも同時にご提供します。
Polarization positioners 等もご用意しております。

測定システム(詳細はご指定ください)

回転制御 水平方向:受信側±120d°
ステップ:0.1°~10°可変
方位補正 パターンプロファイルのピーク点へのオフセット補正
逓倍指示 コンピュータによる自動変換
入力データの平均化 1~128
測定周波数 最大140GHz
表示項目 振幅、3dB幅角度、利得
データ取り込み CSVにより、Excelへデータ取り込み

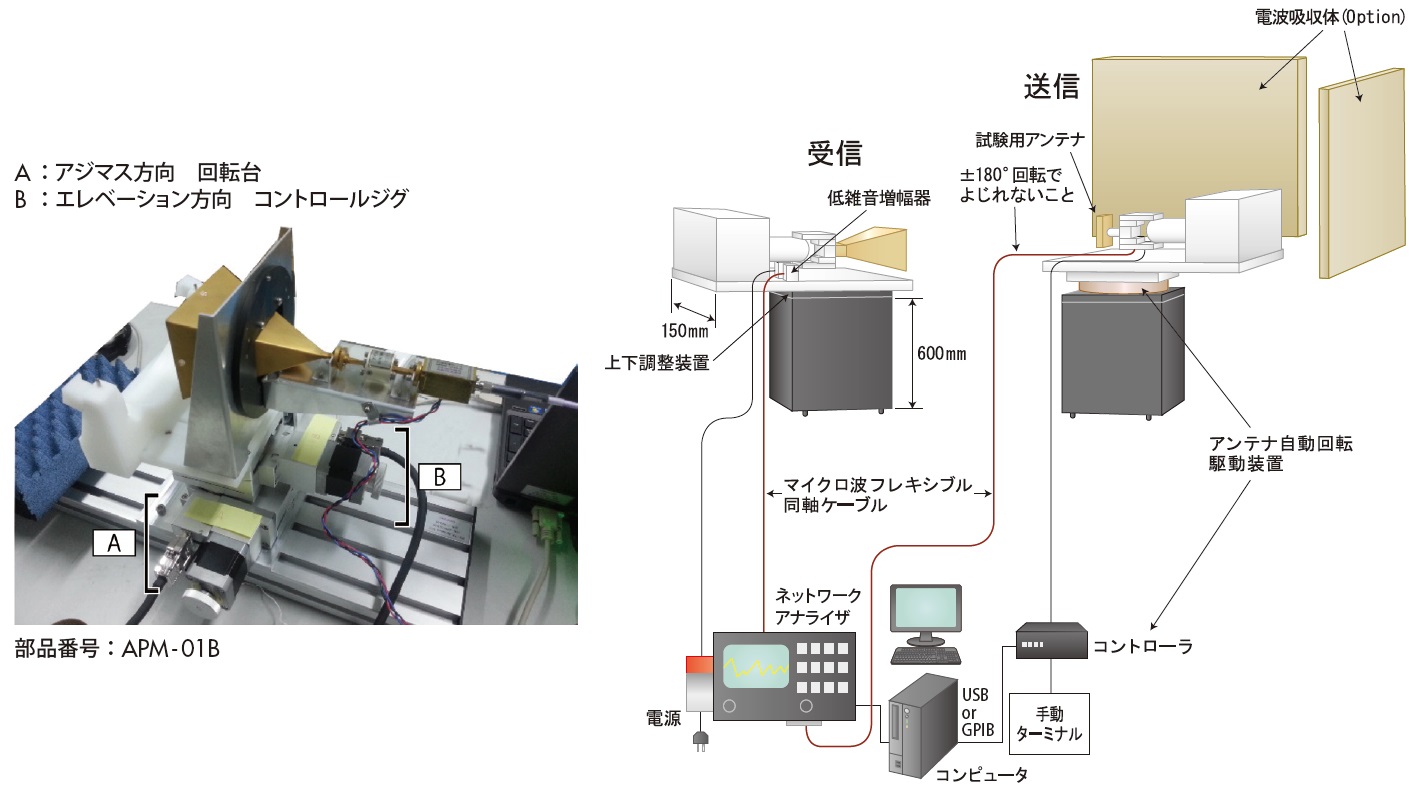

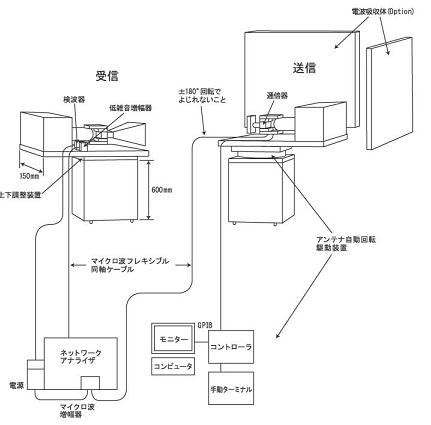

構成

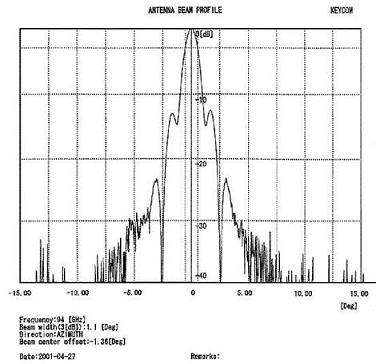

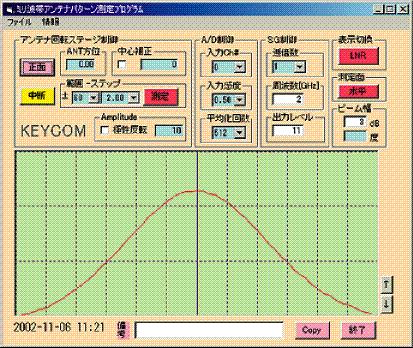

データ例

Keyword; AZ/EZ positioners, EZ/AZ positioners, AZ/EZ/AZ positioners, Polarization positioners

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

部品番号 ANT-41
