ダブルリッジ・ホーンアンテナ

Model No. ANT14
Feature
給電部にダブルリッジ導波管を使用しているため、広帯域にご使用できます。

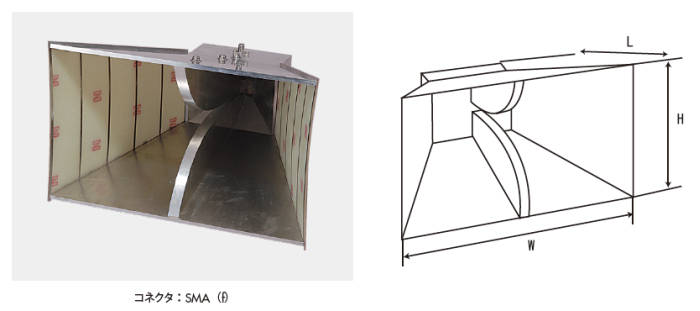

構成

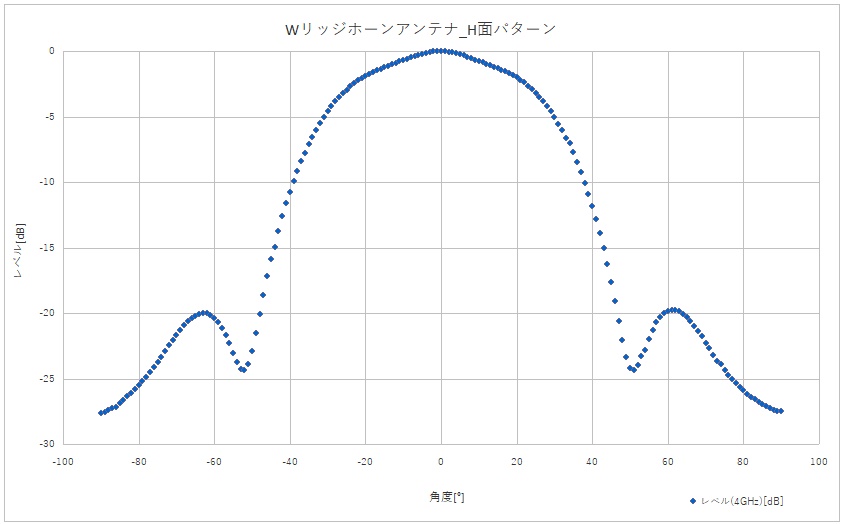

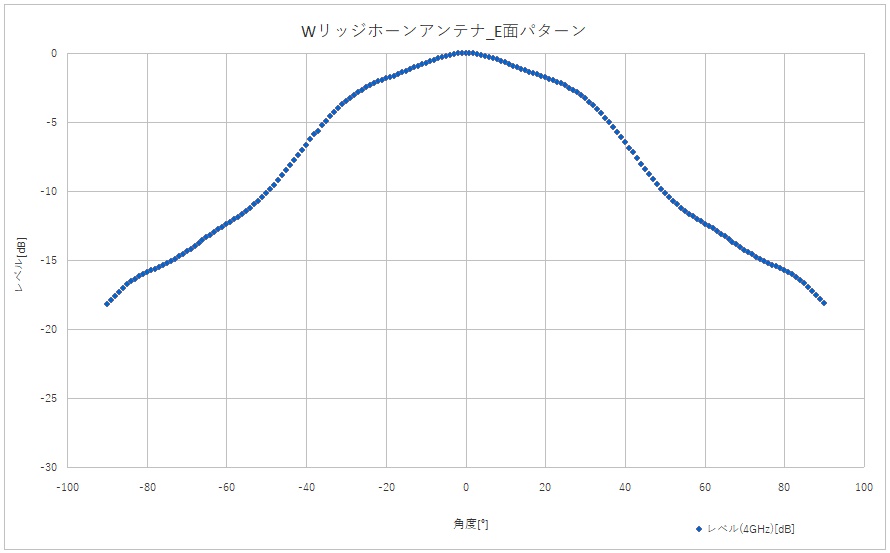

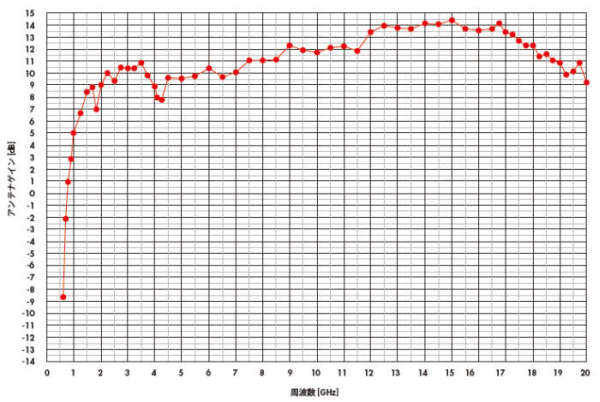

データ例

オーダー情報 - Model No. および 部品番号(もしくはご要望) をお知らせください

部品番号  周波数(GHz) コネクタ サイズ(mm)
WHA-1A 0.16-1 SMA(f) 900(L)x820(H)x1250(W)
WHA-18A 1-18 SMA(f) 280(L)x160(H)x250(W)

*動作温度:0-50°C
*標準Gainおよびパターンプロファイル付き。
*実測データ付の場合は別途費用をいただきます。



部品番号  周波数(GHz) コネクタ Gain
WHA-43A 18-43 K(f) 12dBm @18GHz
15dBm @24GHz
15dBm @34GHz
10dBm @43GHz

*上記は保証値ではありません。
*Gainおよびパターンプロファイルについては、別途費用をいただきます。
