2Dタイプアンテナパターン測定システム

Model No. ANM04
マイクロ波~ミリ波帯 遠方界で測定!0.1度ステップの高精度で回転可能!!

電磁波の波長 λ の(1/2π)以上の遠方界(ファーフィールド)での水平方向及び垂直方向を0.1度ステップでアンテナパターン測定します。

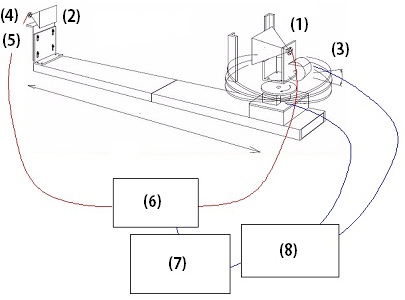

概要図

番号 デバイス
(1) 送信アンテナ(試験用アンテナ)
(2) 受信アンテナ
(3) 発振器
(4) 検波器
(5) 周波数モジュール(75~78GHz, 0.2GHzステップ)
(6) Vector network Analyzer
(7) Azimuth Elevation Controller
(8) Windows PC
オプション 周波数モジュール
FRM-18-26.5G: 18-26.5GHz 0.5GHzステップ
FRM-26.5-40G: 26.5-40GHz 0.5GHzステップ
FRM-40-60G: 40-60GHz 0.5GHzステップ
FRM-60-90G: 60-90GHz 0.5GHzステップ
FRM-90-110G: 90-110GHz 0.5GHzステップ

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

項目 内容
部品番号 ANM04-01
回転制御 送信側水平:370°、垂直方向:±10°、ステップ:0.1°~5°可変
方位補正 パターンプロファイルのピーク点へのオフセット補正
入力データの平均化 1~128
測定周波数 75~78GHz
表示項目 振幅、3dB低下全角、利得
データ取込 CSV形式データを生成し、EXCELへの取込可能

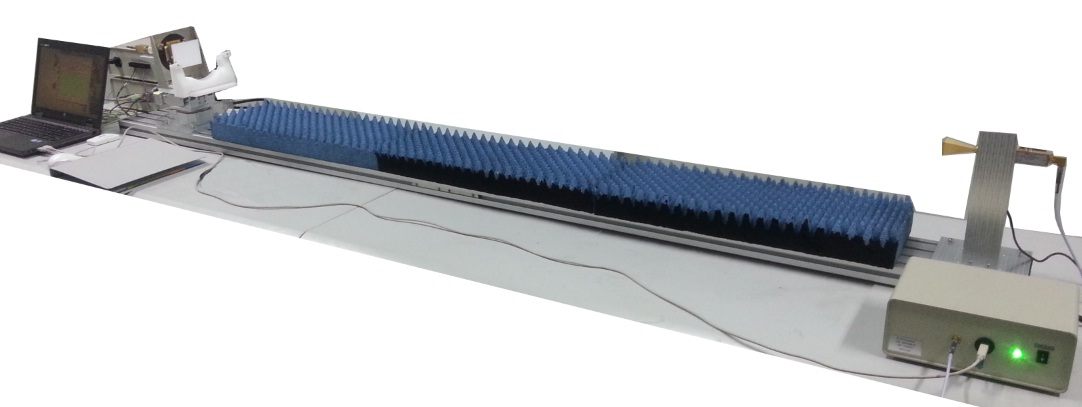

アンテナ機構部詳細例
