円筒型近傍界遠方変換アンテナ測定システム

Model No. ANM02
Feature
プローブアンテナの垂直方向移動と測定対象アンテナの回転移動を組み合わせて、円筒状にニアフィールド測定を行い、測定結果をファーフィールドに変換します。
また、水平方向移動オプションを追加することで、平面状のニアフィールド測定も可能となります。

特長

構成

円筒状測定の構成例


データ例

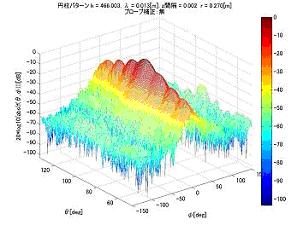

ファーフィールド変換結果(3D表示)

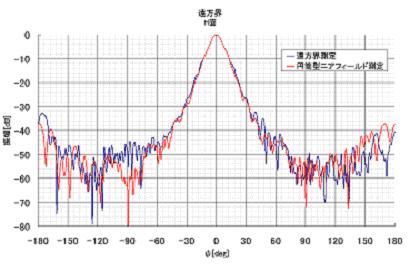

ファーフィールド変換結果(H面)

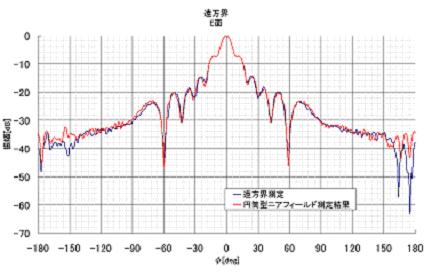

ファーフィールド変換結果(E面)

オーダー情報 【Model No. および 部品番号(もしくはご要望) をご連絡ください】

部品番号 品名 仕様
CYLSCAN-001 円筒スキャナ /コントローラ 走査の方式:円筒走査
捜査範囲: 垂直方向 800mm/水平方向 360度回転
位置精度: 垂直方向 0.1mm/水平方向 0.1度
外形寸法:
   円筒スキャナ部 (幅)1050mm × (高さ)1400mm × (奥行)390mm
   コントローラ部 (幅)430mm × (高さ)220mm × (奥行)280mm
DMP-155090304-02 測定・解析ソフトウェア 解析項目:開口分布、3Dファーフィールド、指向性利得
表示形式:3D表示、XY表示、等高線分布
使用PCスペック
   CPU:Pentium4 3.0GHz以上
   メモリ:512MB以上
   HDD:100MB以上(OS領域を除く)
*その他必要なもの:PC本体(OS: Microsoft Windows XP SP2 以上)、ベクトルネットワークアナライザ。
