近傍界遠方変換アンテナ測定システム
  110GHz用と300GHz用を揃えています。

Model No. ANM01
Feature

アンテナの測定方法には電磁波の波長 λ の(1/2π)以内の近傍界(ニアフィールド)での測定とそれ以上の距離(ファーフィールド)で測定する方法があります。

本製品はニアフィールドで測定を行い、ファーフィールドおよび開口分布に任意の距離で変換します。

特長

仕様

XY-20(XY スキャナ/ コントローラ)~110GHz

XY-30(XY スキャナ/ コントローラ)~300GHz

走査の方式 平面走査
走査範囲 1200 × 1200mm
位置精度 0.1mm rms
位置設定分解能 0.01mm
外形寸法 2000(W)× 2000(H)× 2000(D)mm
電源 80-120VAC、500W
走査の方式 平面走査
走査範囲 1450 × 1450mm
位置精度 0.01mm rms
位置設定分解能 0.005mm
外形寸法 2000(W)× 2000(H)× 2000(D)mm
電源 80-120VAC、500W

DMP-142081111-05(解析ソフトウェア)

形式 PC
CPU Pentium 4 以上
メモリ容量 512MB 以上
解析項目 ファーフィールド、開口分布
表示形式 3D 表示、XY 表示、等高線表示
金属導波管プローブアンテナ ※詳細は、別表を参照してください。
Windows PC ※ご準備ください。
ベクトルネットワークアナライザ お持ちでない場合には、合わせて手配いたします。 ご希望がございましたら、詳細をお知らせください。

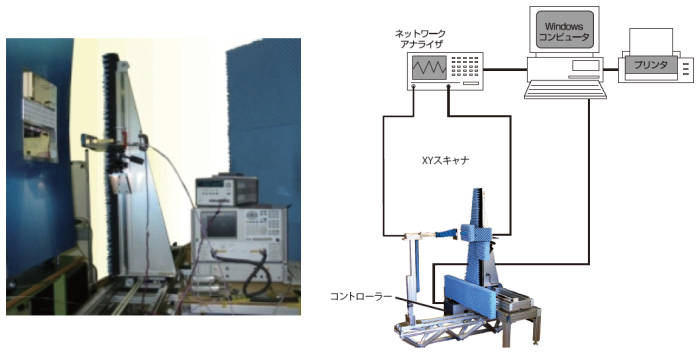

構成

データ例

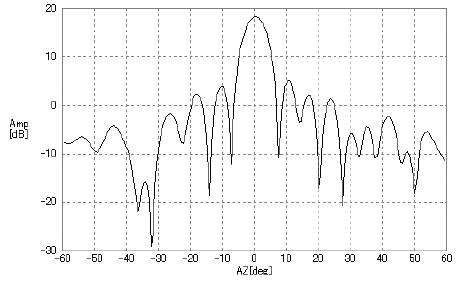

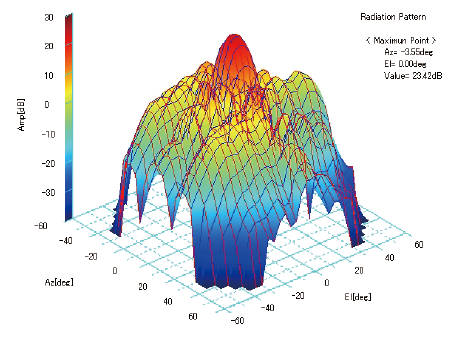

3D表示( ファーフィールドの例) XY表示( ファーフィールドの例)

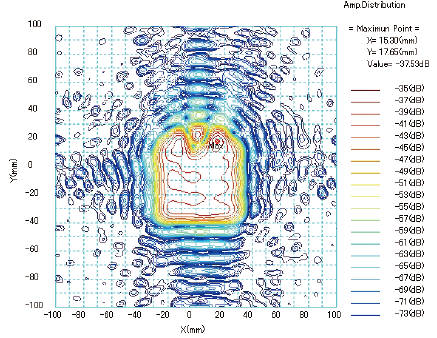

等高線表示(開口分布の例)

オーダー情報 - 部品番号(もしくはご要望) をお知らせください

部品番号 品名
XY-20,XY-30 XY スキャナ/ コントローラ
DMP-142081111-05 解析ソフトウェア

金属導波管プローブアンテナ詳細 フランジタイプ(角)

部品番号 周波数(GHz) 導波管規格 標準長さ(mm)
PA430S UG437A/U 1.7-2.6 WR-430 300
PA284S UG53/U 2.6-3.95 WR-284
PA187S UG149A/U 3.95-5.85 WR-187 250
PA137S UG344/U 5.85-8.2 WR-137 200
PA90S UG39/U 8.2-12.4 WR-90 120
PA62S UG419/U 12.4-18 WR-62
PA42R UG595/U 18-26.5 WR-42
PA28R UG599/U 26.5-40 WR-28

金属導波管プローブアンテナ詳細 フランジタイプ(丸)

部品番号 周波数(GHz) 導波管規格 標準長さ(mm)
PA42R UG425/U 18-26.5 WR-42 120
PA28R UG381/U 26.5-40 WR-28
PA22R UG383/U 33-50 WR-22
PA19R UG383/U 40-60 WR-19
PA15R UG385/U 50-75 WR-15
PA12R UG387/U 60-90 WR-12
PA10R 75-110 WR-10
PA8R 90-140 WR-8
PA6R 110-170 WR-6
PA4R 170-260 WR-4
PA3R 220-325 WR-3
