DC-440MHz 90dB ログアンプ

Catalog No. amp47

型名　 LOGAMP-440M-01

概要

入力信号周波数DC～440MHz、ダイナミックレンジ90dBの小型ログアンプです。
応答速度が速いのでパルス幅30ns以上の信号入力レベルを測定することができます。
+3.3V～+5V単電源で動作します。

仕様

No. 項目 仕様 備考
1 周波数範囲 DC～440MHz
2 入力インピーダンス 50Ω
3 最大入力レベル ±2.2V  +17dBm
4 最小入力レベル -73dBm以下 ノイズフロア
5 スロープ 24mV/dB(typ)、22～26mV/dB 10MHz<f<200MHz
6 出力電圧

0.5V @ -73dBm入力
2.5V @ +17dBm入力

標準値
7 出力負荷抵抗 MIN 100Ω

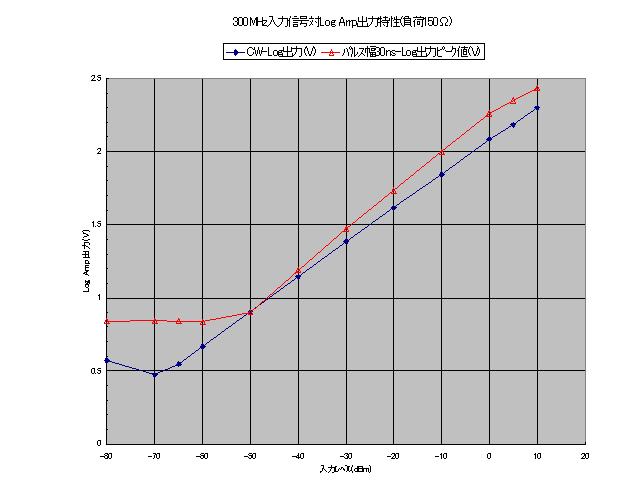

8 パルス応答

30ns以上から測定可能。
200ns以上でCWと同出力電圧。


9 供給電源Vs +3V～+5.5V  10mA以下

10

 RFコネクタ SMA(f)
11 電源コネクタ JST PAｺﾈｸﾀ　#1 Vs   #2 GND
12 外形寸法

縦29.5×横29.5×厚み14.5 mm
縦30.5×横46.5×厚み14.5 mm
取付穴2×Φ2mm、縦25×横25mm

コネクタを除く
コネクタを含む
-
13 質量 20 g
