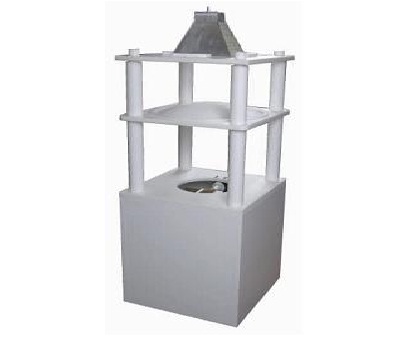

透镜天线 垂直射入方式 电波吸收体・反射衰量测量设备

Model No. eas07002981027-10
特性

eas07 与同轴管和波导类型不同的是,它不会因空气气隙产生误差,原因是样件并不放置在夹具中。
尽管非常紧凑,但它可以通过平面波测量,因为透镜安装在天线上。
由于样件安装在天线附近,因此您可以测量非常小的样件。可测得每段频率上的相对介电常数和相对磁导率。

依据下列规则制定而成。
JIS R1679 : 2007
IEC 62431 : 2008

规格

频率范围 2.6-26.5GHz
样件尺寸 400mm×400mm以上
设备尺寸 高度:1m 重量:80kg
*频率越高,可测量样件越小。
*通过使用标准矢量网络分析仪进行校准并在比透镜更远的位置设置门控,可测量-50 dB及以上的电波。
*样件放在系统上。

订购信息(请告知我方型号、零件号以及其他需求)

产品名称 频率范围 零件号
主单元(透镜,透镜固定支架,天线固定基座,用于校准的金属板) 2.6-26.5GHz LAFS-2.6A
天线(含一个同轴波导转换器) 18-26.5GHz (WR-42) RH42S23SMA(f)5
12.4-18GHz (WR-62) RH62S22SMA(f)5
8.2-12.4GHz (WR-90) RH90S19SMA(f)5
5.85-8.2GHz (WR-137) RH137S18SMA(f)5
4.90-7.05GHz (WR-159) RH159S17SMA(f)5
3.95-5.85GHz (WR-187) RH187S16SMA(f)5
2.60-3.95GHz (WR-284) Rh284S14SMA(f)5
用于校准和图像绘制的软件   DMP-20
用于微波的线缆,适配器等
电波吸收材料(使用很小的样件时)
GPIB连接线缆   GP-01
矢量网络分析仪、频谱分析仪+合成仪等 可一起订购。
Windows PC(含打印机) 可一起订购。

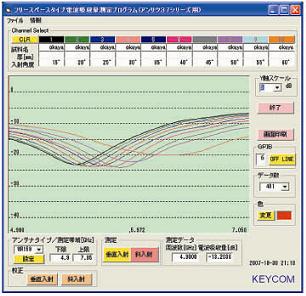

数据示例

数据示例
