无需暗箱的噪声抑制片特性评估系统辐射抑制率（Rrs）测量系统

特点

• 无需暗箱即可实现等同于3-m法和10-m法的测量（0.5至26.5 (GHz)）。
• 系统立式形状方便安放样件。
• 由于衰减很小，您只需要网络分析仪用于测量。
• 使用介质透镜将从被测样件发射的无线电波转换成平面波。由于测量是在近场进行的，因此衰减很小，这样您便无需使用诸如放大器等的额外仪器。所以，从外部过来的无线电波影响非常小，从而您无需使用暗箱。

测量可以通过平面波在近场进行操作，从而您在实现进行校准后可以实现等同于3-m法和10-m法的测量。通过XY方向平台移动被测样件，您可通过远场观测确定被测样件的哪部分释放了不必要的无线电波。

此测量方法在以下的论文中有详细的说明。

• Hirosuke Suzuki, Tomio Hotchi, Masato Inoue, Shigeru Takeda " Radiation Suppression Ratio Measurment of Noise Suppression sheet by Compact 3m Method " paper#137 EMC Zurich 2007 24-28 Sept.2007
• Hirosuke Suzuki, Tomio Hotchi, Masato Inoue, Shigeru Takeda " EMI Evaluation of a Cell phone without an Anechoic Chamber " MO-IF-3-3 EMC-in-Singapore 2008, 19-22 May 2008

---

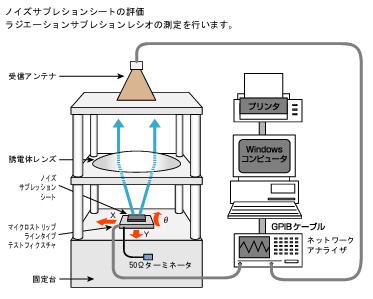

配置

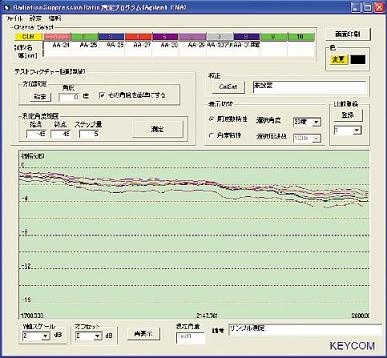

数据示例

---

订购信息（请告知我方型号、零件号以及其他需求）

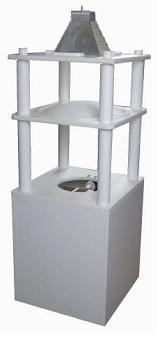

主单元(透镜，透镜固定支架，天线固定基座)	CRE-1.0A	1GHz~26.5GHz用、介质透镜型	尺寸　H:1200mm、 W:1500mm,D:1500mm
	CRE-0.3A	0.3GHz~26.5GHz用、镜面型	尺寸　H:1500mm、 W:1500mm,D:1500mm
天线	WHA1-10G	宽带喇叭 (针对介质透镜型)	1GHz~10GHz
	BCA300A	双锥型 (针对镜面型)	0.3GHz~1GHz
旋转台（附软件）	XY-02A	移动距离:200mm　x　200mm
电波吸收体	EMA0.5-1A05	0.5GHz~1GHz，全周长型用于介质透镜
	EMA0.3-1A05	0.3GHz~1GHz，全周长型用于镜面型
线缆组件	CM06A-SMA(m)SMA(m)-3m	18.5GHz用	2件
用于校准和图像绘制的软件	DMP-02060118-07	用于网络分析仪
GPIB卡	GP-01
频谱分析仪	SPA-01
Windows PC，含打印机		可一起订购
