超低温システム

超電導ICをテストする50GHz用のシステムです。電源回路、温度センサ、マザーボードおよび超電導ICチップ用チップキャリアから できています。小さな冷凍機で、極めて少ないミリ波減衰、そして、完璧な磁気シールドなど、高度な技術を実現しています。
各種用途に応じて、超低温用同軸ケーブル、ミリ波誘電体導波路、低温用マザーボード、チップキャリアおよび冷凍装置などを用いてシステムを構築します。

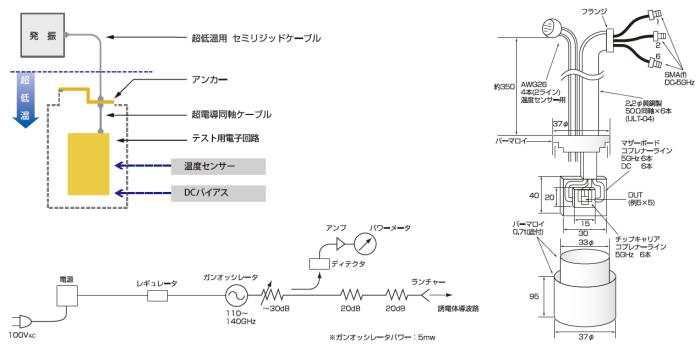

下図は冷凍機の例ですが、冷凍能力が5Wと使用電力が小さなもので、ミリ波減衰が50GHzにおいて2dBと極めて少ない上、地磁気の1000分の1までの磁気シールドなど、高度な技術を実現しています。
