EMCシールドチューブ(電線ハーネスの電磁保護用)
Model No. ema05139060415-02
Feature
多数の電線を装置内に配設した後、結束されたハーネスを包み込む形で取り付け、電磁シールド効果を向上させます。
ご使用環境条件によって、5種類のチューブ基材に対して4種類の接合方法と5種類の
シールド付加方法の組み合わせを選択できます。
オーダー情報 - 部品番号（もしくはご要望） をお知らせください
部品番号例)
| G |
F |
M2 |
- |
040 |
| チューブ基材番号 |
接合タイプ記号 |
付加シールド記号 |
|
サイズ |
部品番号一覧
| 部品番号 |
シールド効果 |
柔軟性 |
| CPNO-*** |
上に記載されているものほど大 |
下にに記載されているものほど大 |
| EMNO-*** |
| EPNO-*** |
| GBM2-*** |
| GBNO-*** |
| GFM2-*** |
| GFMO-*** |
| GMMF-*** |
| GMM2-*** |
| GMNO-*** |
| GPF2-*** |
| GPM2-*** |
| GPNO-*** |
| JFF2-*** |
| JBNO-*** |
| VFM2-*** |
| VMM2-*** |
| VMF2-*** |
| VPM4-*** |
| VPM2-*** |
記号一覧
| EMCチューブ基材 |
接合タイプ |
付加シールド |
サイズ |
| 記号 |
材料 |
記号 |
材料 |
記号 |
材料 |
記号 |
内容 |
| C |
PVC+AL70μ |
P |
プラスチック |
NO |
なし |
030 |
φ30mm |
| E |
PVC+AL20μ |
M |
マジックテープ |
M2 |
金属メッシュ2重 |
040 |
φ40mm |
| G |
PVC+PET+AL10μ |
B |
ボタン |
MF |
金属メッシュ2重+導電繊維2重+PET+Ni+Cu+Ni |
050 |
φ50mm |
| J |
PVC+導電繊維 |
F |
ファスナー |
F2 |
導電繊維2重+PET+Ni+Cu+Ni |
100 |
φ100mm |
| V |
PVC |
|
|
|
|
|
|

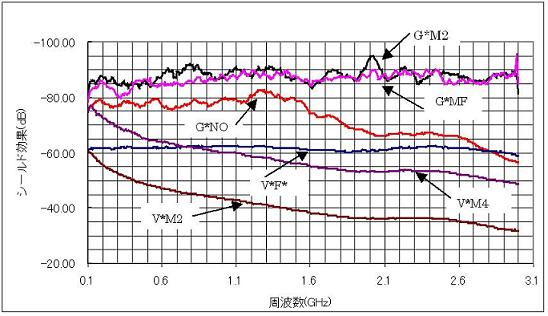

シールド効果測定データ(ASTM D 4935による)
